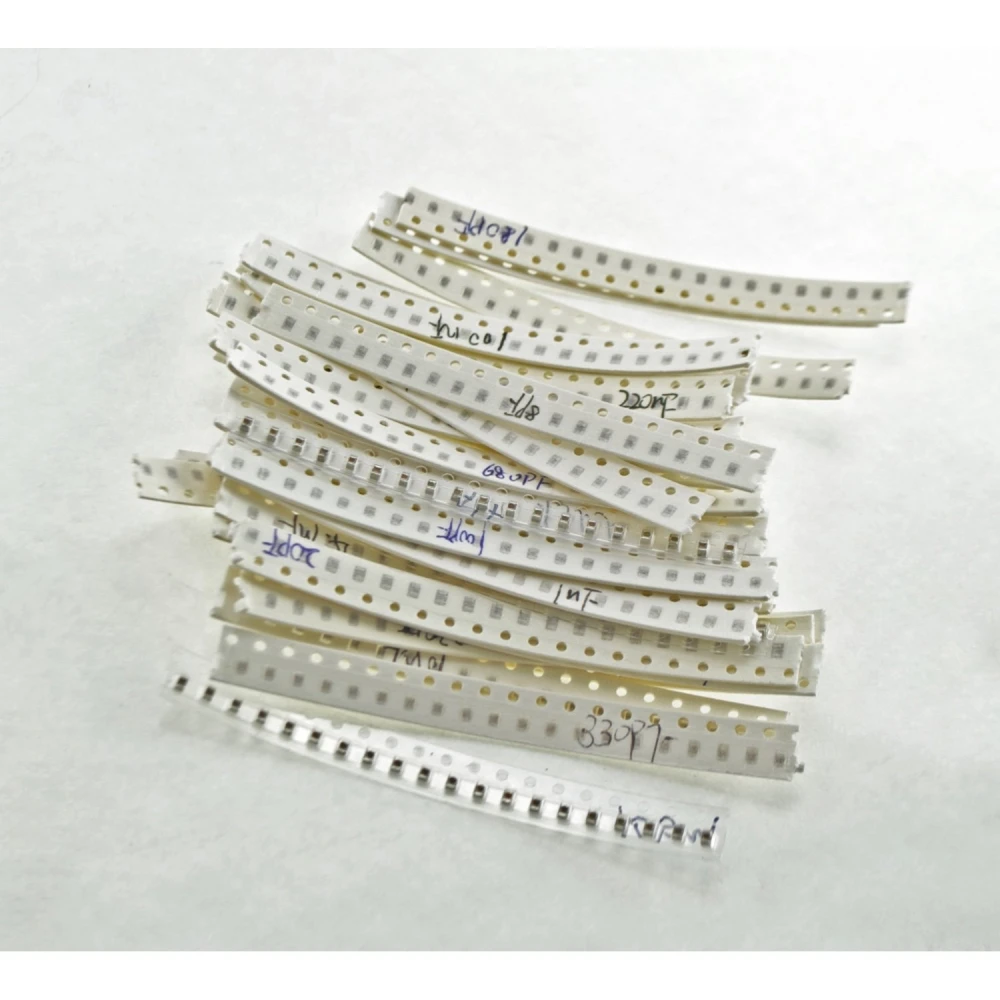

SMD 0603 kondensaatorite komplekt - 720 kondensaatorit, 36 väärtust 1pF kuni 10uF

Name: SMD 0603 kondensaatorite komplekt - 720 kondensaatorit, 36 väärtust 1pF kuni 10uF
Brand: satkit
SKU: G0X0203-pack-cond-smd-0605
Price: 8.10 EUR
Availability: InStock

Kaubamärk: satkit

Ole esimene, kes selle toote kohta arvustuse kirjutab

Salvesta 4% Varem: 8,44€

8,10€

Käibemaks sisaldub (KM-ta: 6,64€)

Koguse allahindlused

Kogus	Hind	Salvesta
2+	7,03€	-17%
10+	6,47€	-23%
20+	6,00€	-29%

Laos - Saadetakse kohe

Standardtarne R, Apr 24 - T, Apr 28

Ekspresstarne K, Apr 22 - N, Apr 23

30-päevane tagastus

Kogus

Tasuta tagastus 30 päeva jooksul

Turvaline tehing

Tasuta tarne Tarne alates 4,99€

Lihtne tagastamine 30-päevane tagastusõigus

Turvaline makse 100% turvaline kassaprotsess

Kvaliteedigarantii Ainult originaaltooted

See SMD 0603 kondensaatorite komplekt pakub terviklikku lahendust elektroonikahuvilistele ja professionaalidele, kes vajavad ühes komplektis laia väärtuste valikut. Kokku 720 kondensaatorit, jaotatuna 36 erineva väärtuse vahel, sobib see komplekt ideaalselt pindmontaaži (SMT) projektideks ja elektroonikaahelate parandamiseks.

Peamised omadused:

Suurus: SMD 0603, pindmontaaži standard.
Kogus: 720 kondensaatorit.
Kaasa arvatud väärtused: 36 erinevat väärtust, alates 1pF kuni 10uF, 20 tk igast väärtusest.
Märgistus: Iga väärtus on selgelt märgistatud, et lihtsustada tuvastamist ja kiiret kasutamist.

Konkreetsed kaasasolevad väärtused (20 tk igaüks):

1pF, 4.7pF, 8pF, 10pF, 15pF, 18pF, 20pF, 22pF, 30pF, 47pF, 68pF, 100pF, 150pF, 180pF, 220pF, 330pF, 470pF, 680pF, 1nF, 2.2nF, 3.3nF, 4.7nF, 10nF, 22nF, 33nF, 47nF, 68nF, 100nF, 220nF, 330nF, 470nF, 1uF, 2.2uF, 4.7uF, 10uF.

Tüüpilised kasutusalad:

SMT elektroonikaahelate montaaž ja remont.
Elektroonikaprojektide prototüüpimine ja arendus.
Kondensaatorite asendamine elektroonikaplaatidel.

Ühilduvus: Ühildub iga plaadi või ahelaga, mis kasutab 0603 suuruses SMD kondensaatoreid. Sobib tarbeelektroonika, tööstusliku ja haridusliku elektroonika jaoks.

See komplekt on suurepärane valik neile, kes otsivad mitmekesist ja korrastatud kondensaatorite valikut erinevateks elektroonikarakendusteks. satkit kvaliteet tagab usaldusväärse ja praktilise toote teie töökotta või laborisse.

720 SMD 0603 kondensaatorit pindmontaažiks
36 erinevat väärtust vahemikus 1pF kuni 10uF
20 tk iga väärtuse kohta, kokku 720 kondensaatorit
Iga väärtus on lihtsaks tuvastamiseks selgelt märgistatud
Sobib elektroonikaprojektideks, parandusteks ja prototüüpideks

Klientide küsimused ja vastused

Milliseid eeliseid pakub nende kondensaatorite SMD 0603 formaat võrreldes teiste suurustega nagu 0805 või THT PCB-montaažis?

SMD 0603 formaat võimaldab tänu kompaktsetele mõõtmetele (u 1,6 mm x 0,8 mm) suuremat komponentide tihedust PCB-l. Võrreldes 0805-ga (2,0 mm x 1,25 mm) või THT-ga vähendab 0603 vajalikku ruumi ja parasiitinduktiivsust, võimaldades väiksemaid plaate ja paremat kõrgsageduslikku käitumist, kuigi käsitsi paigaldamine nõuab suuremat täpsust ja sobivaid tööriistu.

Millisest dielektrilisest materjalist need kondensaatorid on tehtud ja kuidas see mõjutab nende stabiilsust temperatuuri ja pinge suhtes?

Kuigi kirjeldus seda ei täpsusta, on madala ja keskmise väärtusega SMD 0603 kondensaatorid tavaliselt mitmekihilised keraamilised kondensaatorid, enamasti X7R või NP0/C0G dielektrikuga. NP0/C0G pakub väga head termilist stabiilsust ja madalat temperatuurikoefitsienti, samas kui X7R on muutlikum, kuid võimaldab suuremat mahtuvust mahu kohta. See mõjutab täpsust ja käitumist muutlikes keskkondades.

Millist maksimaalset pinget need kondensaatorid taluvad ja kuidas see mõjutab nende kasutamist erinevates skeemides?

Maksimaalne talutav pinge sõltub väärtusest ja dielektriku tüübist, kuid 0603 puhul on tüüpilised vahemikud 16 V kuni 50 V DC. Enne kasutamist võimsus- või kaitserakendustes tuleb kindlasti kontrollida konkreetse partii datasheet’i, sest pinge ületamine võib põhjustada enneaegseid rikkeid.

Millised on parimad hoiustamisvõtted nende SMD kondensaatorite jaoks, et vältida niiskuse või oksüdatsiooni probleeme aja jooksul?

Soovitatav on hoida SMD kondensaatoreid hermeetilistes anumates, kuivas ja kontrollitud temperatuuriga keskkonnas (15–25 °C), kasutades antistaatilisi kotte või silikageeli niiskuse vältimiseks. Pikaajaline kokkupuude võib põhjustada klemmide oksüdatsiooni ja elektriliste omaduste halvenemist.

Kas prototüüpimisel on nende SMD 0603 kondensaatorite käsitsi jootmisel praktilisi piiranguid võrreldes reflow’ga?

Jah, SMD 0603 käsitsi jootmine võib olla keeruline nende väikese suuruse tõttu; vaja on täppispintsette ja peenikese otsaga jootekolbi (ideaalis ≤0,8 mm). Reflow tagab ühtlasemad jooted ja väiksema termilise koormuse. Käsitsi jootmisel on suurem oht kahjustada keraamilist korpust liigse kuumuse või vale tinakogusega.

Mis suurusega on selle komplekti kondensaatorid?

Kondensaatorid on SMD 0603 suuruses, sobivad pindmontaažiks.

Mitu kondensaatorit on komplektis kokku?

Komplekt sisaldab kokku 720 kondensaatorit.

Mitu erinevat kondensaatori väärtust on komplektis?

Komplekt sisaldab 36 erinevat väärtust, 20 tk igast väärtusest.

Milliste projektide jaoks see komplekt sobib?

See sobib elektroonikaprojektideks, SMT-ahelate parandamiseks ja prototüüpideks.

Kas kondensaatorid on märgistatud?

Jah, iga väärtus on selgelt märgistatud, et lihtsustada tuvastamist ja kasutamist.
