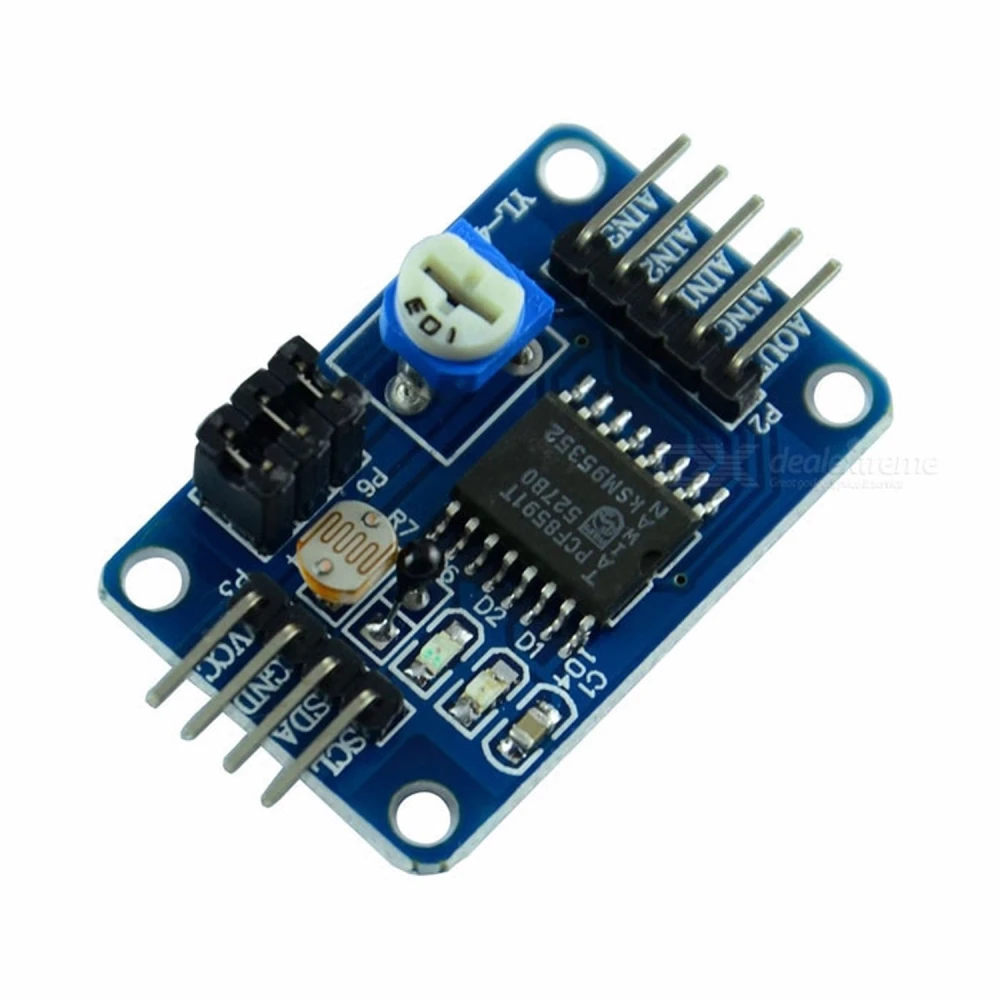

PCF8591 analoog-digitaal muundur Arduino jaoks elektroonikaprojektidele

PCF8591 analoog-digitaal muundur Arduino jaoks on oluline moodul neile, kes töötavad mikrokontrolleritega ja vajavad analoogsignaalide tõhusat ning töökindlat teisendamist digitaalseks ja vastupidi. See moodul kasutab PCF8591 kiipi, mis pakub 8-bitist AD/DA teisendust ning mitmeid täiustatud funktsioone, et lihtsustada selle integreerimist elektroonikaprojektidesse.

Peamised omadused:

• Tööpinge: 2.5V kuni 6V, sobib erinevatesse töökeskkondadesse.
• Madal ooterežiimi voolutarve: tõhus energiasäästu vajavates projektides.
• I2C side: jadaliides sisendiks ja väljundiks, mis lihtsustab ühendamist Arduino ja teiste mikrokontrolleritega.
• Riistvaraline adresseerimine: 3 kontakti I2C aadressi seadistamiseks ja konfliktide vältimiseks siinil.
• Proovivõtusagedus: määratud I2C siinikiiruse järgi, et sobituda erinevate vajadustega.
• Analoogsisendid: 4 programmeeritavat sisendit, mida saab seadistada ühe otsaga või diferentsiaalseteks sisenditeks.
• Automaatne kanali valik: automaatne suurendamine järjestikuste signaalide lugemise lihtsustamiseks.
• Analoospinge vahemik: VSS-st VDD-ni, mis annab sisendsignaalidele paindlikkuse.
• Sisseehitatud hoidmisring: signaali stabiilsena hoidmiseks teisenduse ajal.
• 8-bitine AD/DA teisendus: järjestikuste lähendustega suurema täpsuse saavutamiseks.
• DAC võimendus: reguleeritav analoogväljund rakendusteks, mis vajavad juhtanaloogsignaale.

Tehnilised andmed ja mooduli sisu:

• PCF8591 kiibil põhinev moodul.
• Toetab nelja välise pinge mõõtmise sisendit (0-5V).
• Sisseehitatud valgusandur ümbritseva valguse intensiivsuse täpseks mõõtmiseks.
• Sisaldab termistorit ümbritseva temperatuuri täpseks mõõtmiseks.
• Sinine potentsiomeeter 0-5V sisendpinge reguleerimiseks.
• Toite ja DA väljundi LED-indikaatorid, mis lihtsustavad mooduli oleku ja väljundi visuaalset jälgimist.
• PCB mõõtmed: 3.6 cm x 2.3 cm, standardse kahepoolse disaini ja 3 mm kinnitusavadega lihtsaks paigaldamiseks.
• Komplektis 1 valgusandur ja 4 DuPonti kaablit pikkusega 20 cm kiireks ühendamiseks.

Tüüpilised kasutusalad:

• Arduino projektid, mis vajavad analoogsignaalide lugemist ja genereerimist.
• Analoogandurite, nagu temperatuuri, valguse või pinge mõõtmine.
• Automatiseerimine ja elektrooniline juhtimine analoog- ja digitaalsignaalidega.
• Prototüüpide arendus, mis vajab tõhusat ja kompaktset AD/DA teisendust.

Ühilduvus: See moodul ühildub Arduino plaatide ja teiste mikrokontrolleritega, mis toetavad I2C sidet, muutes selle integreerimise paljudesse elektroonikaprojektidesse lihtsaks.

PCF8591 analoog-digitaal muundur Arduino jaoks on soodne ja funktsionaalne lahendus neile, kes otsivad signaalide teisendamisel täpsust ja kasutusmugavust. Selle kompaktne disain ja täiustatud omadused teevad sellest asendamatu lisatarviku arendajatele ja elektroonikahuvilistele.

• Tööpinge: 2.5V kuni 6V, sobib paindlikeks projektideks.
• Madal voolutarve ooterežiimis energiatõhususeks.
• I2C liides lihtsaks suhtluseks Arduino ja mikrokontrolleritega.
• Neli seadistatavat analoogsisendit erinevat tüüpi signaalidele.
• Automaatne kanali valik järjestikusteks lugemisteks ilma keerukuseta.
• Sisaldab valgusandurit ja termistorit täpseteks keskkonnamõõtmisteks.
• LED-indikaatorid toite ja DA väljundi jaoks lihtsaks jälgimiseks.
• Kompaktne suurus 3.6cm x 2.3cm koos kinnitusavadega kindlaks paigalduseks.
• Komplektis DuPonti kaablid kiireks ja lihtsaks ühendamiseks.
