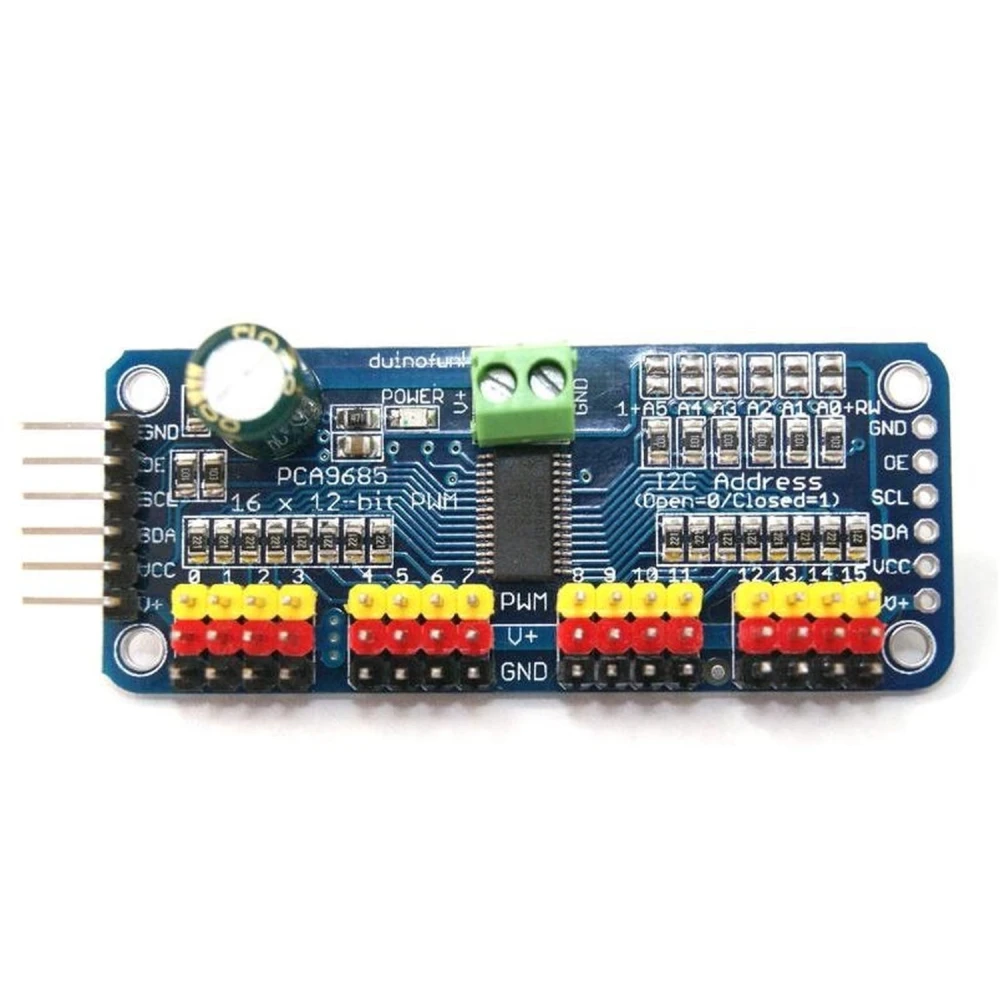

PCA9685 16-kanaliline 12-bit PWM I2C servokontroller Arduino jaoks
Kaubamärk: satkit
7,06€
Käibemaks sisaldub (KM-ta: 5,79€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 6,34€ | -10% |
Ainult 3 laos — telli kohe!
Standardtarne
N, Apr 23 - E, Apr 27
Ekspresstarne
T, Apr 21 - K, Apr 22
30-päevane tagastus
Tasuta tagastus 30 päeva jooksul
Turvaline tehing
Share:
Tasuta tarne
Tarne alates 4,99€
Lihtne tagastamine
30-päevane tagastusõigus
Turvaline makse
100% turvaline kassaprotsess
Kvaliteedigarantii
Ainult originaaltooted
16-kanaliline 12-bit PWM I2C PCA9685 servokontroller on elektroonikamoodul, mis on loodud mitme servomootori juhtimise lihtsustamiseks tõhusa ja täpse I2C-liidese kaudu. Arduino ühilduv, võimaldab see kontroller juhtida kuni 16 PWM-väljundit, kasutades mikrokontrolleril vaid kahte pinni, optimeerides ressursside kasutust ja lihtsustades juhtmestikku.
Peamised omadused:
- 16 PWM-kanali juhtimine: Võimaldab juhtida kuni 16 servot või PWM-väljundit samaaegselt.
- 12-bitine eraldusvõime: Pakub iga väljundi jaoks peent eraldusvõimet, mis vastab ligikaudu 4 mikrosekundi eraldusvõimele 60 Hz juures, sobides sujuvaks ja täpseks servomootorite juhtimiseks.
- I2C-liides integreeritud kellaga: Mikrokontroller ei pea kellasignaali saatma, mis vähendab töötlemiskoormust.
- Moodulite aheldamine: Jadas saab ühendada kuni 62 moodulit, võimaldades juhtida kuni 992 PWM-väljundit ühe I2C-siini kaudu.
- Paindlik toide: Töötab 5V-ga ja seda saab juhtida 3.3V mikrokontrolleritest, väljundid toetavad kuni 6V.
- Väljundi seadistus: Väljundid on seadistatavad push-pull või open-drain režiimi, et sobituda erinevate rakendustega.
- Lubamispin: Võimaldab kõik väljundid kiiresti keelata suurema kontrolli ja ohutuse tagamiseks.
- Integreeritud 220 oomi takistid: Lihtsustavad LED-väljundite kasutamist ilma lisakomponentideta.
Tüüpilised kasutusalad:
- Mitme servomootori juhtimine robotites ja automaatikaprojektides.
- Täpse PWM-juhtimisega LED-valgustusprojektid.
- Rakendused, mis vajavad PWM-väljundite arvu laiendamist mikrokontrollerites nagu Arduino.
Ühilduvus: See kontroller on täielikult ühilduv Arduino platvormide ja teiste I2C-suhtlust toetavate mikrokontrolleritega, mis teeb selle integreerimise elektroonika- ja robootikaprojektidesse lihtsaks.
Pakendi sisu:
- 1 x 16-kanaliline 12-bit PWM I2C PCA9685 servokontroller, Arduino ühilduv.
- Juhib kuni 16 servot vaid kahe I2C-pinniga
- 12-bitine eraldusvõime täpseks servojuhtimiseks
- Võimaldab aheldada kuni 62 moodulit 992 PWM-väljundi jaoks
- I2C-liides integreeritud kellaga, ilma lisakoormuseta mikrokontrollerile
- 5V toide, ühilduv 3.3V mikrokontrolleritega
- Reguleeritav PWM-sagedus kuni 1.6 KHz
- Väljundid seadistatavad push-pull või open-drain režiimi
- Lubamispin kõigi väljundite kiireks keelamiseks
- 220 oomi takistid LED-ide otsejuhtimiseks
Klientide küsimused ja vastused
Millised on mooduli väljundite maksimaalsed pinge- ja vooluväärtused?
Väljundid taluvad kuni 6 V ja soovitatav maksimaalne vool on umbes 25 mA kanali kohta, mida piiravad integreeritud 220 Ω takistid. Suuremate koormuste puhul (näiteks suuremad servod) tuleb koormust toita väliselt ja kasutada PCA9685 ainult PWM-signaali generaatorina.
Millist PWM-sageduse vahemikku moodul toetab ja kuidas see mõjutab servode ja LED-ide juhtimist?
Moodul toetab PWM-sagedusi ligikaudu 24 Hz kuni 1,6 kHz, mida saab tarkvaraliselt reguleerida. Tavaliste servode puhul soovitatakse töötada sagedusel 50–60 Hz, et vältida ülekuumenemist ja vibratsiooni; LED-ide puhul võib kasutada kõrgemat sagedust, et vältida nähtavat vilkumist. Sageduse muutmine mõjutab ajalist lahutusvõimet ja võib sõltuvalt koormuse tüübist nõuda koodi kohandamist.
Kuidas ühendada PCA9685 kontroller Arduino külge?
See ühendatakse I2C-liidese kaudu Arduino SDA ja SCL pinide abil, võimaldades juhtida kuni 16 servot vaid kahe pinni abil.
Mitu servot saan selle mooduliga juhtida?
Ühe mooduliga saab juhtida kuni 16 servot ning kuni 62 moodulit on võimalik aheldada, et juhtida kokku 992 servot.
Millist toitepinget kontroller vajab?
Kontroller töötab 5V toitega ja seda saab juhtida 3.3V tööpingega mikrokontrolleritest.
Kas see kontroller ühildub ka teiste mikrokontrolleritega peale Arduino?
Jah, see ühildub iga mikrokontrolleriga, mis toetab I2C-suhtlust, mitte ainult Arduino platvormiga.
Milleks on PCA9685 lubamispin?
Lubamispin võimaldab kõik PWM-väljundid kiiresti keelata, et tagada projektis suurem kontroll ja ohutus.
