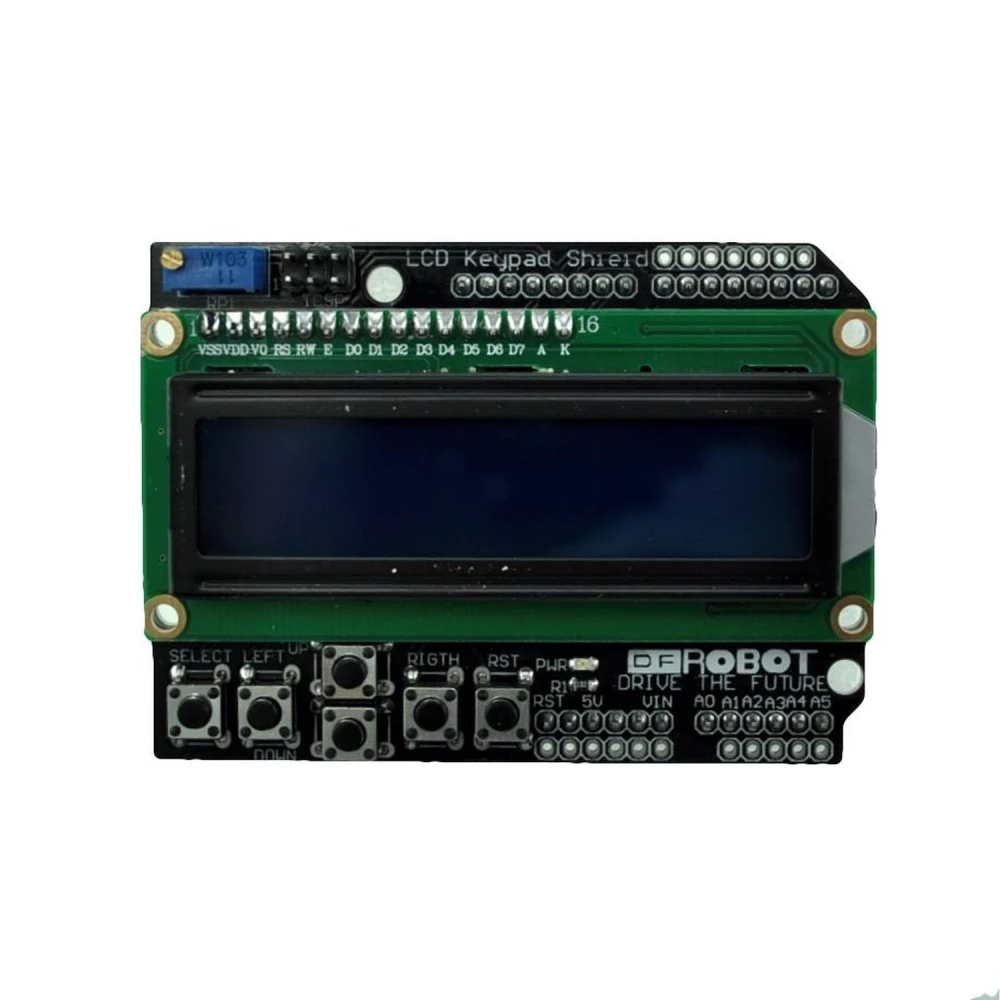

LCD Keypad Shield LCD1602 Arduino jaoks, integreeritud ekraani ja nuppudega
Kaubamärk: satkit
4,88€
Käibemaks sisaldub (KM-ta: 4,00 €)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 4,64 € | -5% |
Piiratud laoseis
Standardtarne
E, Apr 27 - K, Apr 29
Ekspresstarne
N, Apr 23 - R, Apr 24
30-päevane tagastus
Tasuta tagastus 30 päeva jooksul
Turvaline tehing
Share:
Tasuta tarne
Tarne alates 4,99€
Lihtne tagastamine
30-päevane tagastusõigus
Turvaline makse
100% turvaline kassaprotsess
Kvaliteedigarantii
Ainult originaaltooted
LCD Keypad Shield LCD1602 compatible Arduino on oluline lisatarvik arendajatele ja elektroonikahuvilistele, kes kasutavad Arduino või Freeduino plaate. See shield ühendab 2 rea ja 16 märgiga LCD-ekraani kuue hetkepainutusega nupuga, muutes sinu projektidega suhtlemise otseseks ja visuaalseks.
See moodul kasutab ekraaniga liidestamiseks kontakte 4, 5, 6, 7, 8, 9 ja 10, samal ajal kui analoogsisend 0 on kasutusel nuppude lugemiseks. See võimaldab tõhusat juhtimist ilma mitme lisühenduseta.
Peamised omadused:
- Tööpinge: 5V, ühilduv enamiku Arduino plaatidega.
- 2x16 märgiga LCD-ekraan teksti ja olulise info kuvamiseks.
- Kuus integreeritud hetkepainutusega nuppu lihtsaks navigeerimiseks ja juhtimiseks.
- Kontrasti reguleerimise tugi ja taustvalgustuse funktsioon, mida saab vastavalt vajadusele sisse või välja lülitada.
- Analoogkontaktide laiendus, mis võimaldab analoogsensorite lihtsat lugemist ja nende otsest kuvamist ekraanil.
See shield sobib ideaalselt projektidele, mis vajavad lihtsat ja visuaalset kasutajaliidest, näiteks interaktiivsed menüüd, seadmete juhtimine või reaalajas andmete kuvamine. Selle plug-and-play disain võimaldab kiiret ja probleemivaba integreerimist Arduino ja Freeduino plaatidega.
Saadaval dokumentatsioon ja ressursid:
Selle shieldiga muutub sinu Arduino projektide kasutamine intuitiivsemaks ja professionaalsemaks, lihtsustades lihtsate graafiliste liideste ja integreeritud juhtnuppudega rakenduste arendamist.
- 5V tööpinge, ühilduv Arduino ja Freeduino plaatidega.
- 2x16 märgiga LCD-ekraan selge ja loetava teksti kuvamiseks.
- 6 integreeritud hetkepainutusega nuppu kiireks ja lihtsaks juhtimiseks.
- Kontrasti reguleerimise tugi ja sisse/välja lülitatav taustvalgustus.
- Analoogkontaktide laiendus andurite lugemiseks ja kuvamiseks.
Klientide küsimused ja vastused
Millised on shieldi materjalid, mõõtmed ja kaal ning mida täpselt karp sisaldab?
Shield on valmistatud klaaskiud-PCB-st (FR4), standardsetest elektroonikakomponentidest ja HD44780 kontrolleriga ühilduvast LCD-moodulist. Selle tüüpilised mõõtmed on 80 mm x 58 mm x 23 mm ning kaal umbes 42 g. Pakend sisaldab üldjuhul ainult kokkupandud shieldi, ilma kaablite ja füüsilise dokumentatsioonita; soovitatav on kontrollida, kas müüja lisab kasutusjuhendi või lisatarvikuid.
Millised on LCD tööpiirid (pinge, vool, keskkonnatingimused) ja kas nende ületamisel on riske?
LCD ja shield on mõeldud töötama 5 V±0,25 V juures, tüüpilise tarbimisega alla 50 mA, kui taustvalgustus on sisse lülitatud. Need töötavad usaldusväärselt vahemikus 0 °C kuni 50 °C ja RH < 80% (mittekondenseeruv). Pinged üle 5,5 V võivad kontrollerit või LED-taustvalgustust pöördumatult kahjustada, seetõttu on soovitatav kasutada alati stabiliseeritud toiteallikaid.
Kuidas toimub kontrasti reguleerimine ja taustvalgustuse juhtimine ning kas on vaja perioodilist hooldust?
Kontrasti reguleeritakse shieldil oleva potentsiomeetri abil, mis võimaldab kohanduda erinevate vaatenurkade või valgustingimustega. Taustvalgustust saab vastavalt versioonile programmiliselt sisse/välja lülitada või jumperiga juhtida. Perioodilist hooldust ei ole vaja; siiski on soovitatav vältida niiskeid või väga tolmuseid keskkondi ning vajadusel ekraani õrnalt puhastada.
Milliste plaatidega on LCD Keypad Shield LCD1602 ühilduv?
See on ühilduv Arduino ja Freeduino plaatidega, mis toetavad 5V tööpinget.
Mitu nuppu see shield sisaldab ja milleks need on?
See sisaldab 6 hetkepainutusega nuppu, mis võimaldavad menüüsid ja funktsioone otse shieldilt juhtida.
Kas ekraani kontrasti ja taustvalgustust saab reguleerida?
Jah, shield toetab kontrasti reguleerimist ning võimaldab taustvalgustuse vastavalt vajadusele sisse või välja lülitada.
Milliseid kontakte kasutatakse ühenduseks Arduino'ga?
Ekraani jaoks kasutatakse digitaalseid kontakte 4, 5, 6, 7, 8, 9 ja 10 ning nuppude lugemiseks analoogsisendit 0.
Kas kasutamiseks on olemas ressursse ja dokumentatsiooni?
Jah, kaasas on lingid juhenditele, teekidele ja skeemidele, mis lihtsustavad shieldi integreerimist ja programmeerimist.
