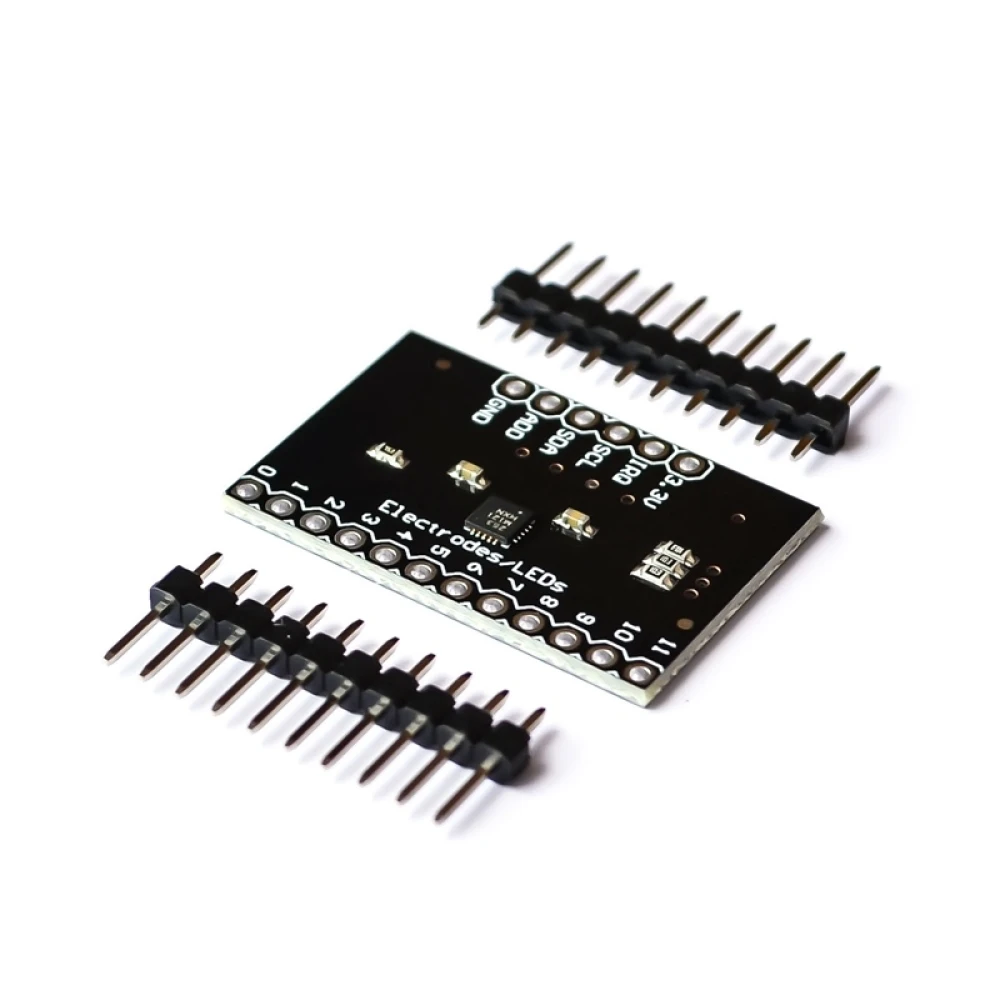

MPR121 Breakout V12 mahtuvuslik puutetundlik sensor Arduino jaoks I2C-ga
Kaubamärk: satkit
2,56€
Käibemaks sisaldub (KM-ta: 2,10 €)
Piiratud laoseis
Standardtarne
R, Apr 24 - T, Apr 28
Ekspresstarne
K, Apr 22 - N, Apr 23
30-päevane tagastus
Tasuta tagastus 30 päeva jooksul
Turvaline tehing
Share:
Tasuta tarne
Tarne alates 4,99€
Lihtne tagastamine
30-päevane tagastusõigus
Turvaline makse
100% turvaline kassaprotsess
Kvaliteedigarantii
Ainult originaaltooted
Üldkirjeldus:
MPR121 Breakout V12 on moodul, mis on loodud mahtuvuslike puutetundlike sensorite juhtimiseks I2C-liidese kaudu, eriti sobiv Arduino platvormidega. See moodul võimaldab tuvastada kuni kaksteist üksikut elektroodi ja kolmeteistkümnendat simuleeritud elektroodi, pakkudes mitmekülgset lahendust puutetundliku suhtlusega projektidele.
Põhiomadused ja tehnilised andmed:
- Mahtuvusliku puutetundliku sensori kontroller I2C-liidesega.
- Võimalus juhtida kuni 12 üksikut elektroodi ja ühte täiendavat simuleeritud elektroodi.
- Kaasas 8 LED-ajami kontakti, mida saab kasutada LED-ide juhtimiseks, kui need ei ole elektroodidena seadistatud.

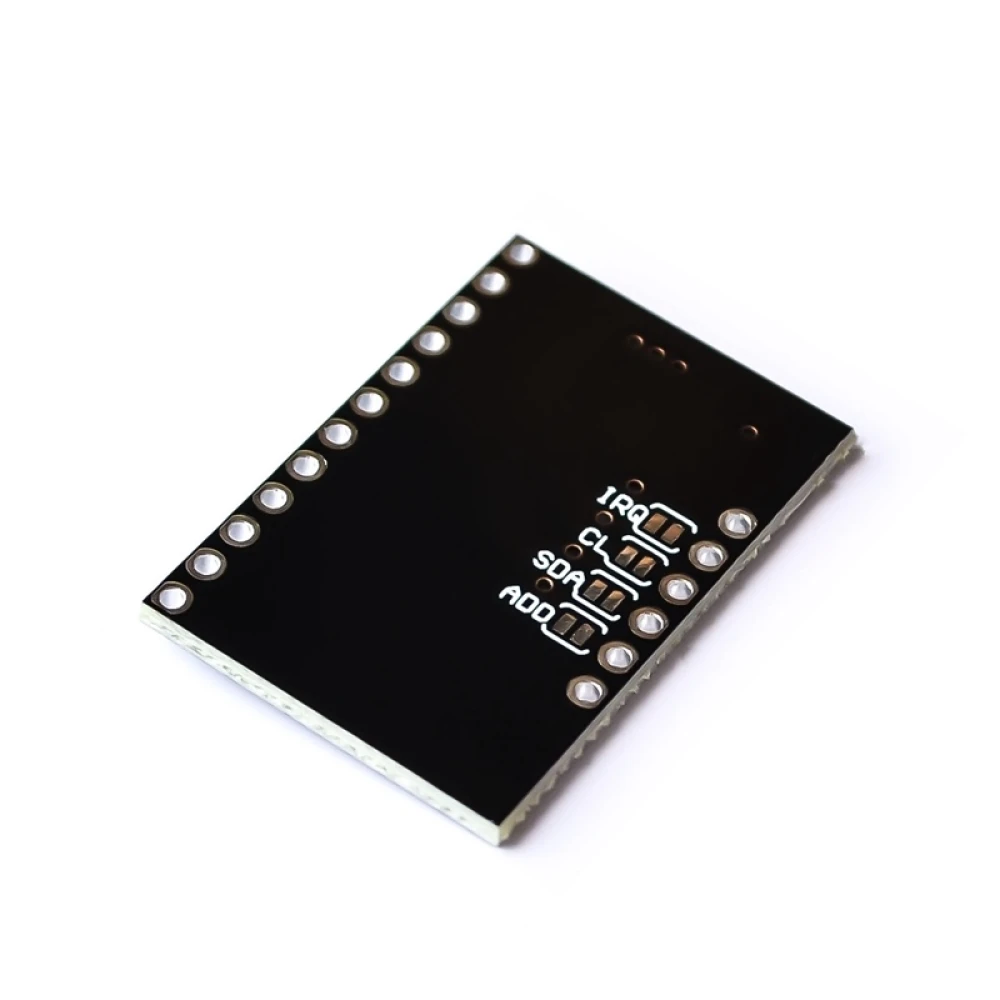

- Neli silda plaadi alumisel küljel I2C-aadressi seadistamiseks (vaikimisi aadress 0x5A) ja 10k pull-up takistid SDA, SCL ja katkestuse kontaktis.
- Tööpinge vahemikus 2.5 ja 3.6 VDC; plaadil puudub pingeregulaator.
- VREG kontakt on ühendatud maaga läbi 0.1uF kondensaatori, mis piirab madalpinge režiimi ilma muudatusteta.
Tüüpilised kasutusalad:
- Kasutamine Arduino projektides, mis vajavad täpset ja tundlikku puutetuvastust.
- Kohandatud mahtuvuslike puutetundlike klaviatuuride loomine.
- Seadmete juhtimine puutežestide või mahtuvuslike sisendite abil.
- Integreerimine interaktiivsetesse ja automatiseerimissüsteemidesse, mis vajavad mehaanilise kontaktita puutetundlikke sisendeid.
Ühilduvus:
See moodul ühildub Arduino plaatidega, mis toetavad I2C-suhtlust ja töötavad tööpinge vahemikus 2.5 ja 3.6 VDC. Oluline on kontrollida, et toide ja ühendused oleksid õigesti seadistatud, et vältida seadme kahjustamist.
- Juhi kuni 12 üksikut puutetundlikku elektroodi ja ühte simuleeritud elektroodi.
- I2C-liides tõhusaks suhtluseks Arduino'ga.
- Kaheksa LED-ajami kontakti, mida saab vastavalt vajadusele seadistada.
- Neli silda I2C-aadressi ja pull-up takistite seadistamiseks.
- Tööpinge vahemikus 2.5 ja 3.6 VDC, ilma integreeritud pingeregulaatorita.
- Sobib puutetuvastuse ja mahtuvuslike klaviatuuride projektidele.
Klientide küsimused ja vastused
Millised on MPR121 Breakout V12 materjalid, mõõtmed ja kaal ning mida karp sisaldab?

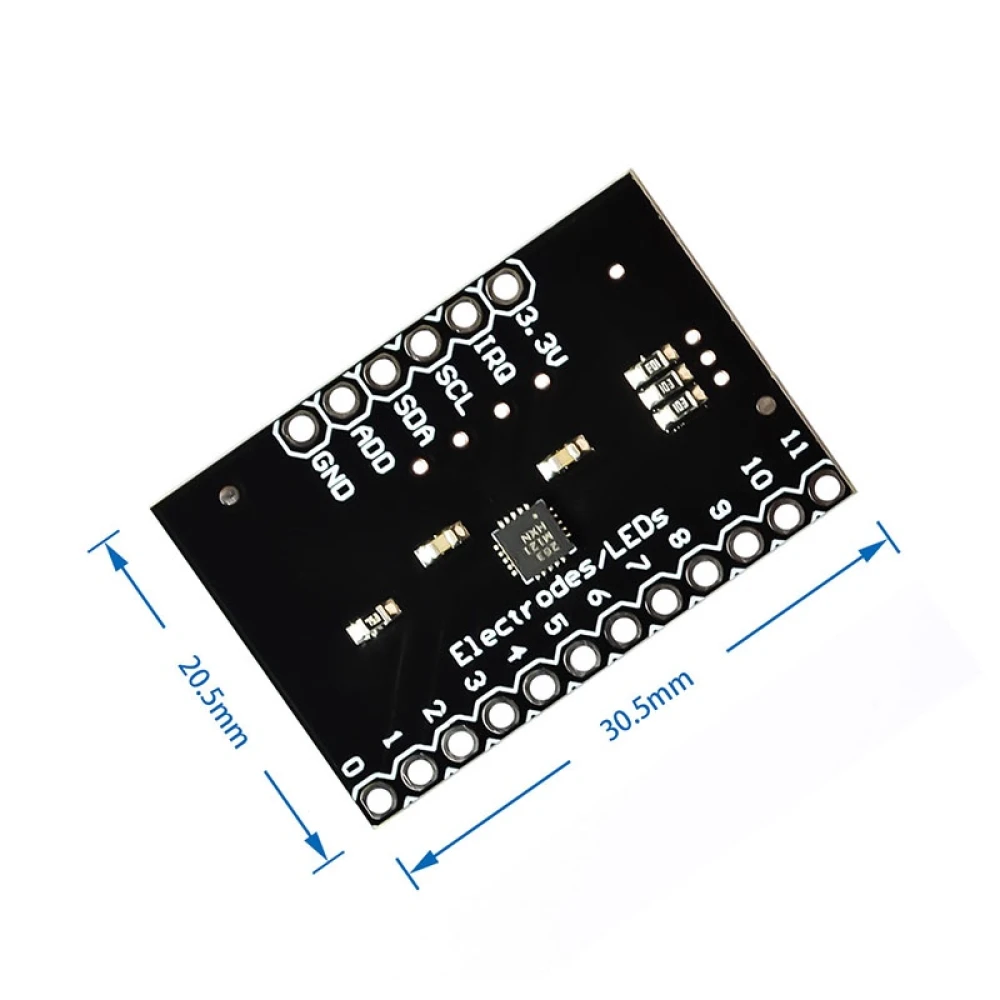

Plaat on valmistatud standardse FR4 PCB ja SMD-komponentidega. Selle ligikaudsed mõõtmed on 29 mm x 21 mm x 2 mm ning kaal alla 5 g. Pakend sisaldab tavaliselt ainult eeljoodetud PCB-d; pistikud ja kaablid ei ole tavaliselt kaasas.
Millised piirangud on kõrge niiskuse või elektromagnetiliste häiretega keskkondades?
MPR121 töö võib niisketes või tugeva elektromagnetilise müraga keskkondades halveneda, kuna keskkonna mahtuvus võib muuta tundlikkust ja põhjustada valepositiivseid tulemusi või tuvastusvigu. Sellistes tingimustes töökindluse parandamiseks soovitatakse sobivat PCB disaini ja füüsilist isolatsiooni.
Milline on soovitatav protseduur selle sensori sagedaste I2C sidevigade lahendamiseks?
Kontrolli, et SDA ja SCL pinnidel oleksid 10 kΩ pull-up takistid aktiveeritud või vajadusel ühendatud välised takistid. Veendu, et I2C aadress (vaikimisi 0x5A) ei oleks teiste seadmetega konfliktis ja et tööpinge oleks 3.3 V. Kui probleem püsib, kontrolli radade terviklikkust ja ühenda kasutamata elektroodid korralikult maandusse.
Mis on MPR121 Breakout V12?
See on mahtuvusliku puutetundliku sensori kontrollermoodul, mis kasutab I2C-liidest kuni 12 puutetundliku elektroodi ja ühe simuleeritud elektroodi haldamiseks ning ühildub Arduino'ga.
Milline on selle mooduli jaoks sobiv toitepinge?
Moodulit tuleb toita pingega vahemikus 2.5 ja 3.6 VDC, kuna plaadil puudub integreeritud pingeregulaator.
Kas ma saan mooduli I2C-aadressi muuta?
Jah, vaikimisi I2C-aadress on 0x5A, kuid seda saab muuta, avades ja seadistades plaadil olevad sillad, mis ühendavad ADD kontakti.
Milleks on LED-ajami kontaktid?
Kaheksa kontakti saavad juhtida LED-e, kui need ei ole seadistatud puutetundlike elektroodidena, võimaldades projektis visuaalseid indikaatoreid.
Kas see ühildub iga Arduino plaadiga?
See ühildub Arduino plaatidega, mis toetavad I2C-suhtlust ja töötavad määratud pingevahemikus.
