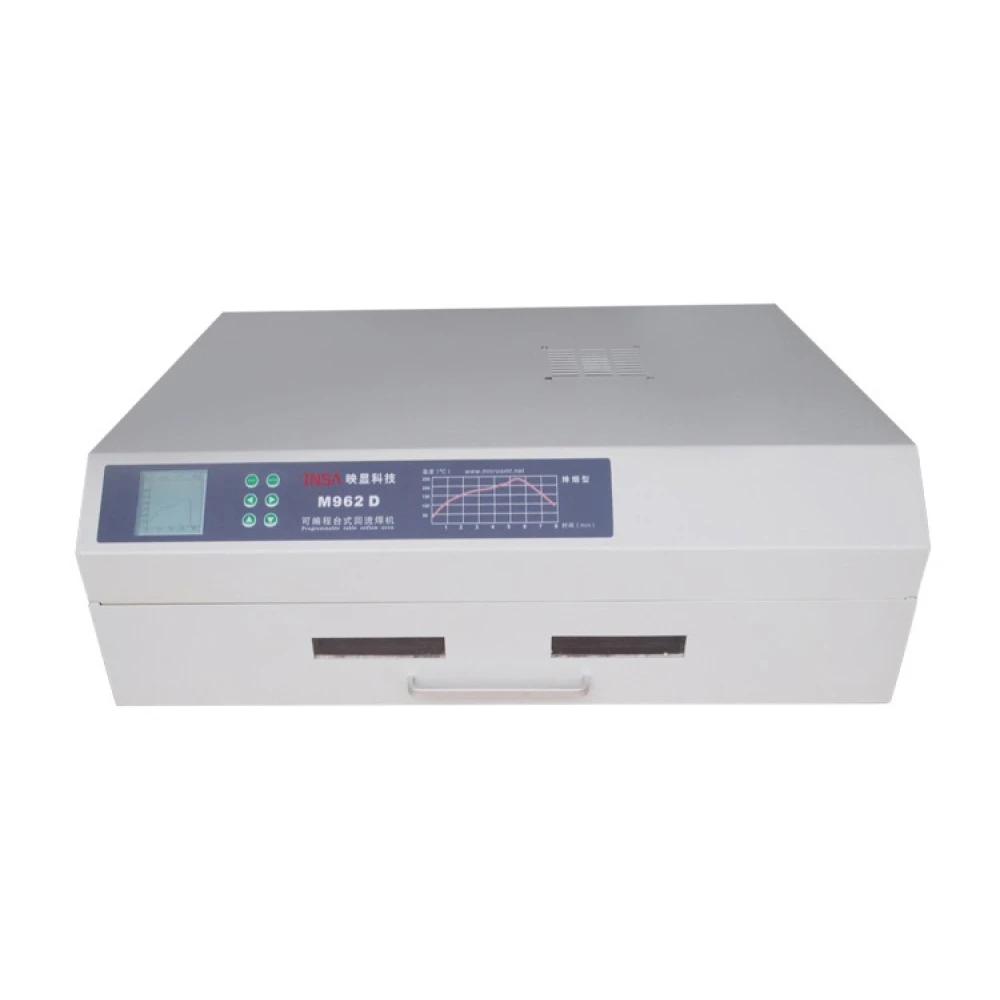

INSA M962D infrapuna reflow-ahi automaatjuhtimise ja täpsusega
Kaubamärk: Puhui
Käibemaks sisaldub (KM-ta: 680,00 €)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 796,42 € | -4% |
| 10+ | 779,82 € | -6% |
| 20+ | 746,64 € | -10% |
Toote kirjeldus:
INSA M962D infrapuna reflow-ahi on täiustatud seade, mis on loodud elektroonikakomponentide SMD- ja BGA-jootmisprotsessi automatiseerimiseks. Mikroarvuti juhitav ahi pakub täielikku ja automaatset jootmisprotsessi, muutes töö lihtsamaks ning tagades täpsed ja ühtlased tulemused tänu kiirele infrapunakiirguse tehnoloogiale koos õhuringlusega.
Peamised omadused:
- Suur jootmisala: Tõhus jootmisala on 400 x 650 mm, mis võimaldab töötada suuremõõtmeliste plaatidega ja suurendab seadme mitmekülgsust.
- Kaheksa programmeeritavat temperatuuriprofiili: Võimaldab valida ja salvestada erinevaid temperatuurikõveraid, et sobituda eri tüüpi jootmise ja materjalidega, sh kontrollitud kuumutamise ja jahutamise funktsioonid.
- Suur võimsus: Nimivõimsus on 3300W, mis tagab kiire ja ühtlase kuumenemise kogu protsessi vältel.

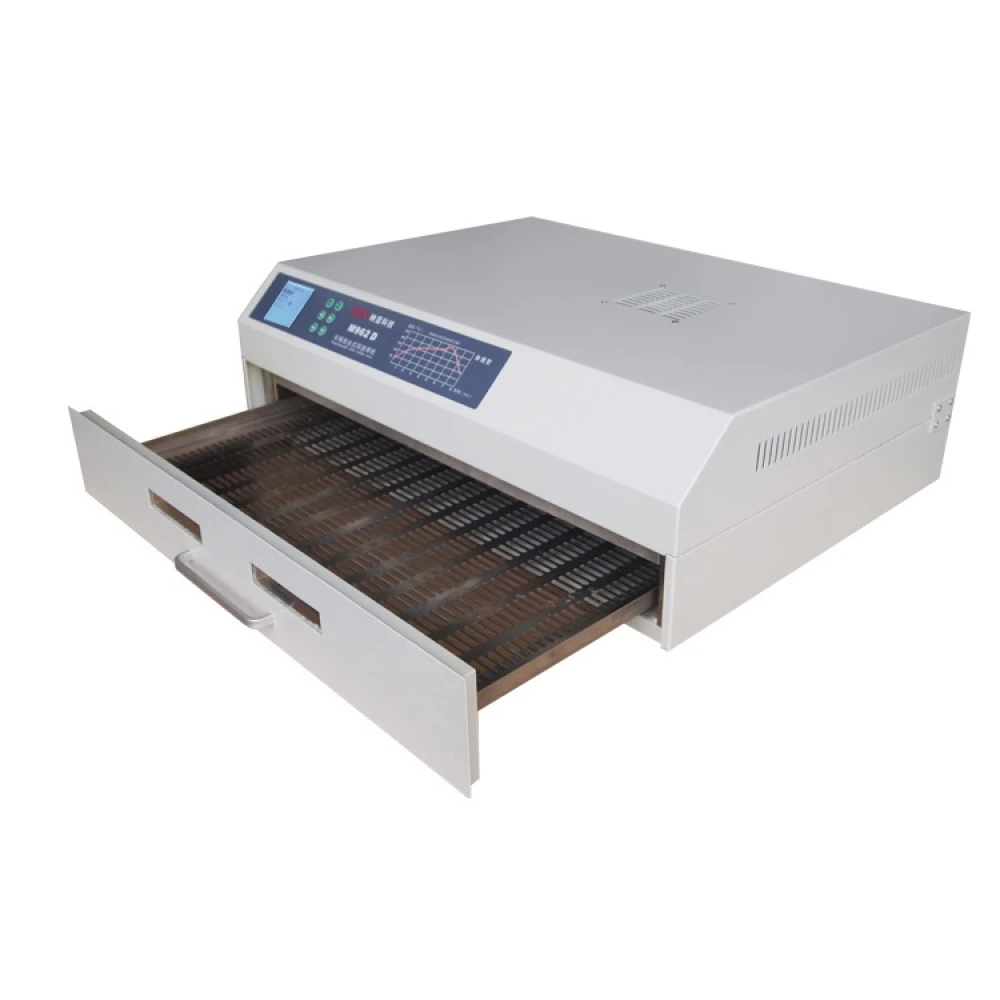

- Ergonoomiline ja funktsionaalne disain: Sahtlitüüpi alus võimaldab jootmise ajal visuaalset jälgimist. Kasutajasõbralik liides teeb seadme kasutamise lihtsaks ka vähem kogenud operaatoritele.
- Erifunktsioonid: Toetab jootmist, kuivatamist, soojuse säilitamist, kiiret jahutamist ja ümbertöötlemist, sobides hästi komponentidele nagu CHIP, SOP, PLCC, QFP ja BGA.
- Elektriline ühilduvus: Töötab toitega AC110V kuni AC220V, 50-60Hz, sobitudes erinevatesse töökeskkondadesse.
Tüüpilised kasutusalad:
See ahi sobib ideaalselt ettevõtetele ja töökodadele, kus on vaja täppisjootmist seeriatootmises või väikestes partiides. Eriti kasulik pliivaba kahepoolse jootmise, BGA reballingu, PCB-plaatide termilise vanandamise ja elektroonikaahelate üldise hoolduse jaoks.
Lühendatud kasutusjuhised:
- Aseta joodetav toode alusele ja sulge sahtel.

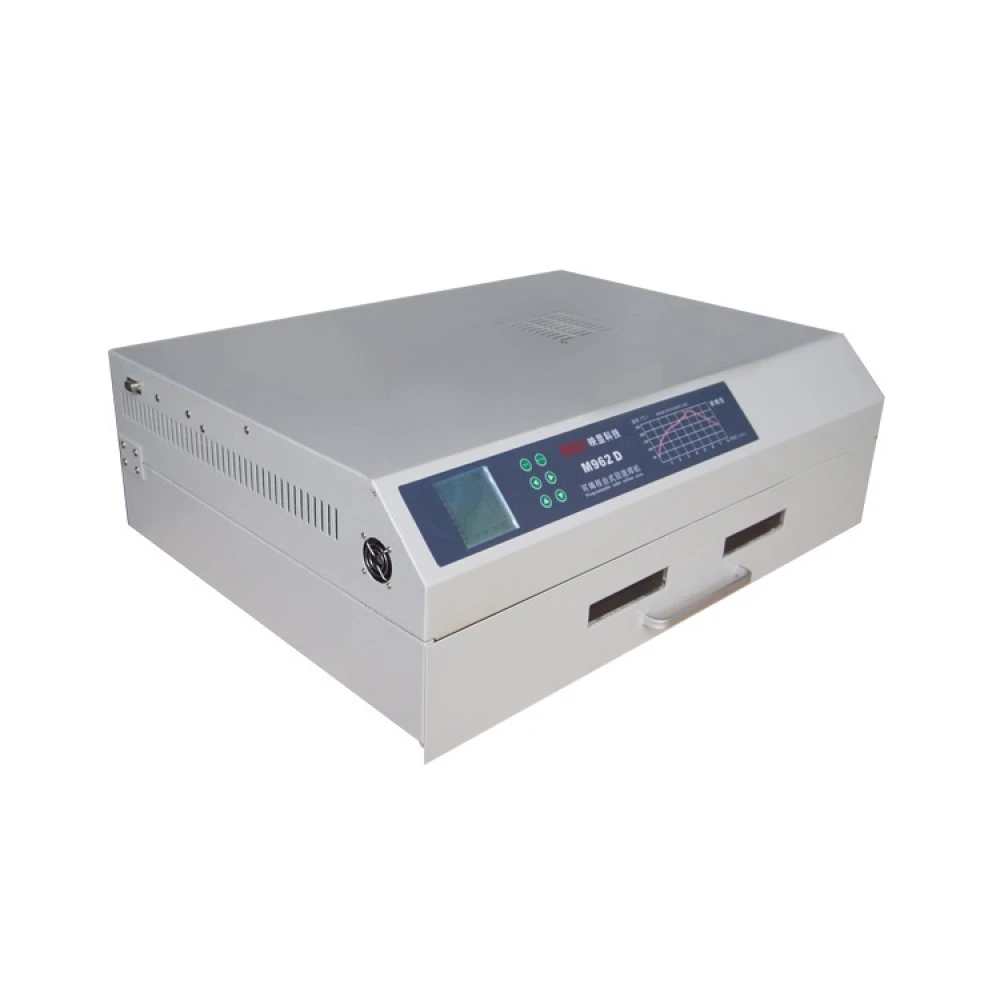

- Vali LCD-menüüst sobiv temperatuuriprofiil, mis on saadaval mitmes keeles, sh hispaania keeles.
- Käivita automaatne jootmistsükkel ning jälgi protsessi ahju akna kaudu.
- Pärast lõpetamist teostab ahi automaatse jahutuse, et tagada jootmise kvaliteet.
- Kui esineb puudusi, saab teha ümbertöötlemise lisakütmise funktsiooni abil.
Nõuanded optimaalseks kasutamiseks:
- Eelsoojenda ahi külmas või kõrge õhuniiskusega keskkonnas, et parandada jootmise kvaliteeti.
- Väldi metallkaitsetega komponentide või alla 250°C taluvate komponentide jootmist.
- Kvaliteedi parandamiseks aseta BGA-ga töötamisel joodetava detaili alla täiendav 10x10 cm PCB-plaat.
Igapäevane hooldus:
- Hoia alus ja vaateaken puhtana.
- Ära lülita ahju kohe pärast kasutamist välja; oota, kuni see on täielikult jahtunud.
- Tagage seadme hea ventilatsioon töö ajal.
- Ühenda seade vooluvõrgust lahti, kui seda ei kasutata pikema aja jooksul.
Saadavus: Hetkel on see toode otsas ja seda müüakse ainult tellimisel.
INSA M962D infrapuna reflow-ahi on usaldusväärne ja tõhus lahendus elektroonika jootmisprotsesside jaoks, mis nõuavad täpsust ja automatiseeritud juhtimist.
- Maksimaalne tõhus jootmisala 400x650 mm suurema mitmekülgsuse jaoks
- Kaheksa programmeeritavat temperatuuriprofiili erinevat tüüpi jootmiseks
- Nimivõimsus 3300W kiireks ja ühtlaseks kuumenemiseks
- Kasutajasõbralik LCD-ekraan ja mitmekeelne menüü
- Jootmise, kuivatamise, soojuse säilitamise ja kiire jahutamise funktsioonid
- Ühildub komponentidega CHIP, SOP, PLCC, QFP ja BGA
- Sahtlitüüpi alusega disain visuaalseks jälgimiseks protsessi ajal
- Toide AC110V~AC220V / 50~60Hz, sobib erinevatesse keskkondadesse
- Sobib seeriatootmiseks ja väikesteks partiideks ettevõtetes ja töökodades
- Lihtne hooldus koos soovitustega kasutusea pikendamiseks
Klientide küsimused ja vastused
Milliseid eeliseid pakub infrapuna-küte võrreldes traditsiooniliste konvektsioon-reflow ahjudega INSA M962d mudelis?

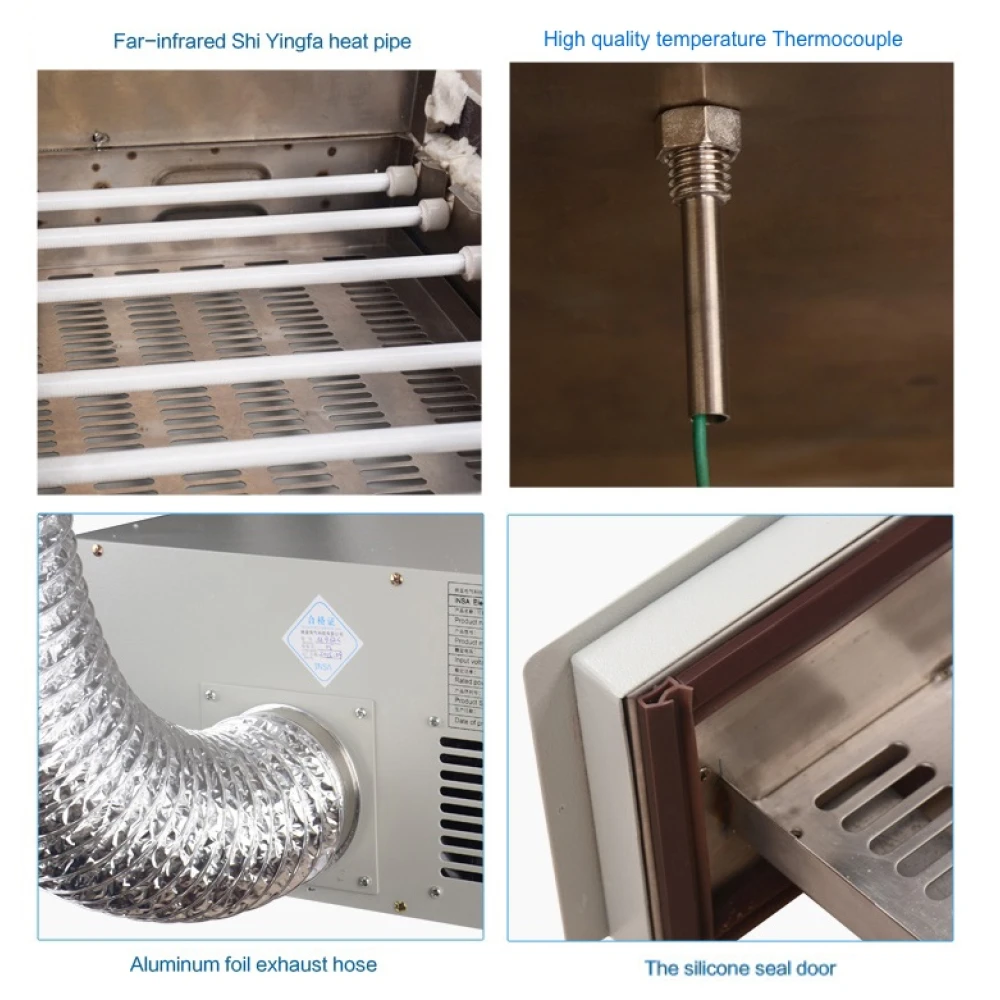

INSA M962d kasutab infrapuna-kütet koos sundventilatsiooniga. See võimaldab ühtlasemat temperatuuri ja kiiret soojusülekannet, mis parandab termoprofiili täpsust. Samas tuleb arvestada, et IR-kiirgus võib olla vähem tõhus varjus või üksteise peal asuvate komponentide puhul võrreldes ainult kuuma õhuga süsteemidega.
Millised on INSA M962d reflow-ahju sisemised kasulikud mõõtmed ja kogukaal?
Tõhus sisemine jootmisala on 400 x 650 mm, mis sobib keskmise ja suurema suurusega trükkplaatidele. Seadme kaal on ligikaudu 28 kg. Need näitajad võivad tootmispartii lõikes veidi erineda.
Millist hooldust see ahi vajab ja milline on selle hinnanguline kasutusiga sagedase kasutuse korral?

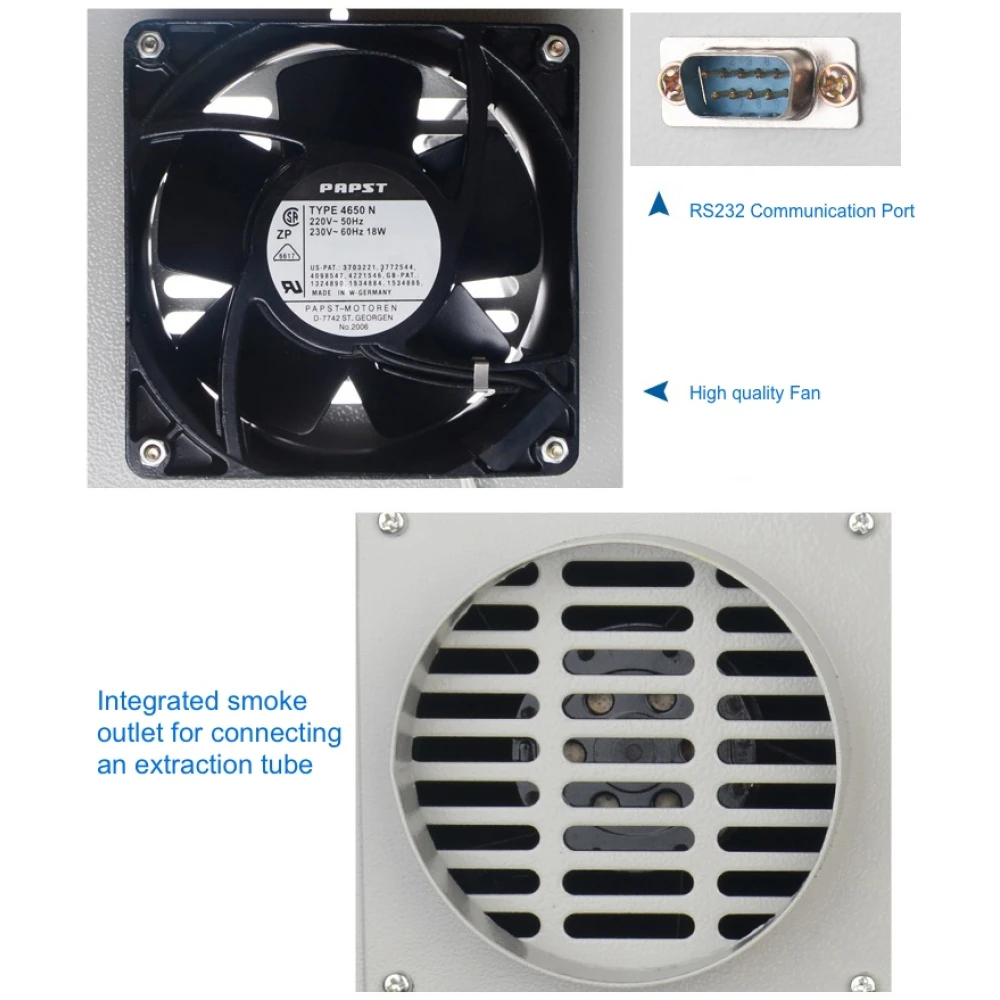

Põhihooldus hõlmab filtrite ja kambri regulaarset puhastamist ning IR-kütteelementide ja ventilaatorite kontrolli. Mõõdukates tingimustes ületab IR-lampide kasutusiga 8000 tundi. Ülekuumenemine ja jääkide kogunemine võivad seda perioodi lühendada.
Kas erineva väikese suurusega PCB-sid saab samas reflow-operatsioonis korraga töödelda?
Jah, mitut väikest PCB-d saab korraga laadida, kui nende kogupind ei ületa 400 x 650 mm ning õhuringluseks on piisav vahe. Soovitatav on kasutada hoidikuid või organiseerivaid tugesid, et vältida liikumist protsessi ajal.
Milliseid komponente saab INSA M962D ahjuga joota?
Sellega saab joota väikeseid ja keerukaid komponente nagu CHIP, SOP, PLCC, QFP ja BGA, sh pliivaba jootmist ja BGA reballingut.
Mis on selle ahju maksimaalne jootmisala?
Ahi toetab maksimaalset tõhusat jootmisala 400 x 650 mm.
Millist toitepinget INSA M962D ahi vajab?
See töötab toitega AC110V kuni AC220V, 50-60Hz.
Kas ahjul on eelprogrammeeritud temperatuuriprofiilid?
Jah, sellel on kaheksa programmeeritavat temperatuuriprofiili erinevate jootmisprotsesside ja materjalide jaoks.
Kas INSA M962D on kohe ostmiseks saadaval?
Hetkel on toode otsas ja seda müüakse ainult tellimisel.
