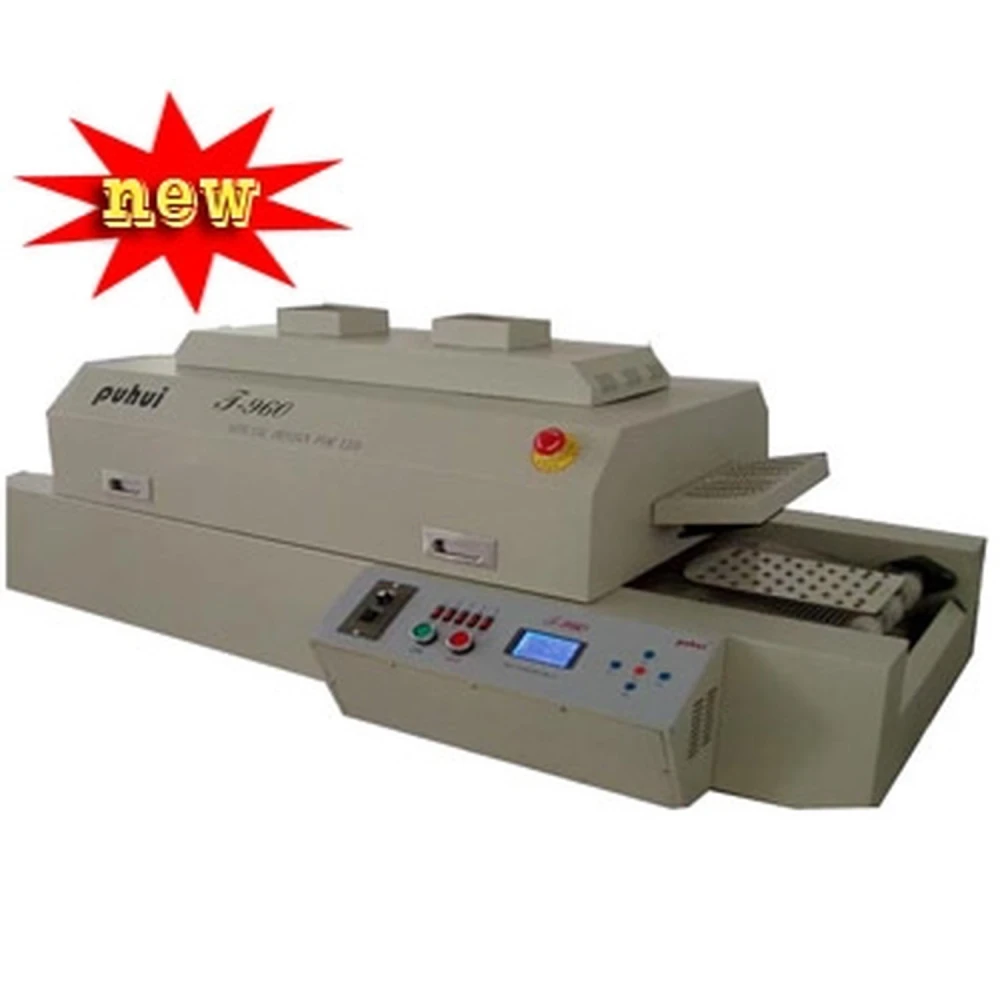

Puhui T-960 reflow-ahi - infrapuna IC heater
Kaubamärk: Puhui
Käibemaks sisaldub (KM-ta: 1 500,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 756,80€ | -4% |
| 10+ | 1 720,20€ | -6% |
| 20+ | 1 647,00€ | -10% |
Toote üldkirjeldus
Puhui T-960 reflow-ahi on täiustatud seade, mis on loodud täpseks jootmiseks elektroonikakomponentidel, eriti LED- ja BGA-komponentidel. See ahi kasutab kiiret infrapunakütet koos nutika juhtimisega, tagades ühtlase ja stabiilse temperatuuri kogu protsessi vältel.
Peamised omadused
- Kiire infrapunaküte ja Sirocco intelligentne tase stabiilse ja ühtlase temperatuuri tagamiseks.
- Viis sõltumatut kuumutusala (kolm ülemist ja kaks alumist) ning üks jahutusala, igaüks PID-juhtimisega maksimaalse täpsuse saavutamiseks.
- Ligikaudne kuumenemisaeg 15 minutit toatemperatuurilt töötemperatuurini.
- Kaheksa programmeeritavat temperatuuriprofiili erinevate jootmisprotsesside jaoks.
- Temperatuuri mõõtmine termopaariga koos kompensatsiooniahelaga suurema täpsuse tagamiseks.
- PID-temperatuurijuhtimine pooljuhtreleega, et vältida tundlike komponentide kahjustamist.
- Ülekandesüsteem muutuva sagedusega mootoriga ja kiiruse reduktoriga 1:150, reguleeritava kiirusega 0 kuni 1600 mm/min.
- Tugev konstruktsioon sõltumatute rataste ja roostevabast terasest toega suurema vastupidavuse ja täpsuse tagamiseks.
- Kasutajasõbralik LCD-ekraaniga liides, mis võimaldab protsessi jälgida ilma arvutiga ühenduseta.
- Ergonoomiline, kompaktne ja kerge disain, mis lihtsustab paigutamist, transporti ja hoiustamist.
Tehnilised andmed
- Mudel: T-960
- Kuumutusalade arv: 3 ülemist / 2 alumist
- Kuumutustsooni pikkus: 960 mm
- Kuumutustüüp: kiire infrapunaküte Sirocco intelligentse juhtimisega
- Jahutusalade arv: 1
- PCB maksimaalne laius: 300 mm
- Töö suund: vasakult paremale
- Ülekande valikud: võrk- ja kettülekanne
- Konveierilindi kiirus: 0-1600 mm/min
- Toiteallikas: kolmefaasiline 5 liini 380V 50/60Hz
- Maksimaalne võimsus: 4.5 KW
- Kuumenemisaeg: ligikaudu 15 minutit
- Temperatuuri juhtimisvahemik: toatemperatuur kuni 300°C
- Temperatuuri juhtimisrežiim: suletud ahelaga PID-juhtimine
- Temperatuuri juhtimise täpsus: ±3°C
- Temperatuurijaotuse hälve PCB-l: ±2°C
- Üldmõõtmed: 1450 × 630 × 470 mm
- Masina kaal: 90 kg
Tüüpilised kasutusalad
See reflow-ahi sobib ideaalselt elektroonikakomponentide pidevaks ja täpseks jootmiseks PCB-plaatidel, eriti LED- ja BGA-komponentide puhul. Programmeeritavad temperatuuriprofiilid võimaldavad seadet kohandada erinevate tootmis- ja elektroonikaremondi protsessidega.
Ühilduvus
Ühildub kuni 300 mm laiuste PCB-plaatidega, sobib tööstuselektroonika ja seadmete remondi jaoks.
Pakendi sisu
- T-960 täismasin
- Toitekaabel
- Kasutusjuhend CD-vormingus
Märkus: See toode on saadaval ainult tellimisel ja on hetkel laost otsas. Tarneaja kohta lisainfo saamiseks võtke ühendust meie meeskonnaga.
- Kiire ja nutikas infrapunaküte Sirocco
- Viis sõltumatut kuumutusala PID-juhtimisega
- Kaheksa programmeeritavat temperatuuriprofiili täpseks jootmiseks
- Reguleeritav konveierilindi kiirus kuni 1600 mm/min
- Kasutajasõbralik LCD-liides ilma arvutita
- Kompaktne, kerge ja ergonoomiline disain lihtsaks käsitsemiseks
- Sobib kuni 300 mm laiustele PCB-plaatidele
- Ligikaudne kuumenemisaeg 15 minutit
- Temperatuuri juhtimise täpsus ±3°C
- Sisaldab kasutusjuhendit CD-l ja toitekaablit
Klientide küsimused ja vastused
Millised on T-960 mõõtmed ja kui palju vaba ruumi on soovitatav ohutuks paigaldamiseks ja kasutamiseks?
T-960 mõõtmed on ligikaudu 1450 mm × 630 mm × 470 mm ning kaal umbes 85 kg. Soovitatav on jätta vähemalt 60 cm vaba ruumi igale küljele ventilatsiooni ja ligipääsu jaoks, arvestades ohutus- ja hooldusvajadusi.
Kas T-960 ühildub erinevate toitepingetega ja millised on selle konkreetsed elektrinõuded?
T-960 töötab tavaliselt 220 V ±10% AC, 50/60 Hz juures ning maksimaalne tarbimine on 4,5 kW. Enne paigaldamist tuleb kindlasti kontrollida ühilduvust kohaliku elektrivõrguga, kuna seadmel puudub multivoltage-lüliti ja see vajab tõhusat maandust.
Milliseid perioodilisi hooldusprotseduure T-960 vajab, et tagada vastupidavus ja termiline täpsus?
Soovitatav on filtreid ja sisemust regulaarselt puhastada, et vältida jääkide kogunemist, kontrollida konveierilintide seisukorda ning kalibreerida temperatuuriandureid iga 6–12 kuu järel, et säilitada termoprofiilide täpsus.
Millised on PCB suuruse ja kaalu piirid, mida T-960 suudab töödelda, ning kuidas see võrdub suurema võimekusega mudelitega?
T-960 toetab kuni 300 mm laiuseid PCB-sid ja maksimaalne soovitatav kaal on 2 kg plaadi kohta. Suuremad tööstusmudelid võivad vastu võtta suuremaid PCB-sid (kuni 500 mm) ja suuremat kaalu, kuid T-960 sobib paremini keskmistele seeriatele ja standardsele LED-tootmisele.
Kas Puhui T-960 reflow-ahi on kohe ostmiseks saadaval?
Puhui T-960 reflow-ahi on saadaval ainult tellimisel ja on hetkel laost otsas. Tarneaja täpsustamiseks soovitame ühendust võtta.
Milliseid komponente saab Puhui T-960 reflow-ahjuga joota?
See ahi sobib ideaalselt LED- ja BGA-komponentide jootmiseks PCB-plaatidel suure täpsuse ja ühtlase temperatuuri tagamiseks.
Mis on T-960 maksimaalne PCB plaadi suurus?
Ahi suudab töödelda PCB-plaate maksimaalse laiusega 300 mm.
Kas ahjul saab temperatuuriprofiile programmeerida?
Jah, T-960-l on kaheksa programmeeritavat temperatuuriprofiili erinevate jootmisprotsesside jaoks.
Millist temperatuuri juhtimist ahi kasutab?
See kasutab suletud ahelaga PID-juhtimist koos termopaari mõõtmise ja kompensatsiooniahelaga suure täpsuse tagamiseks.
