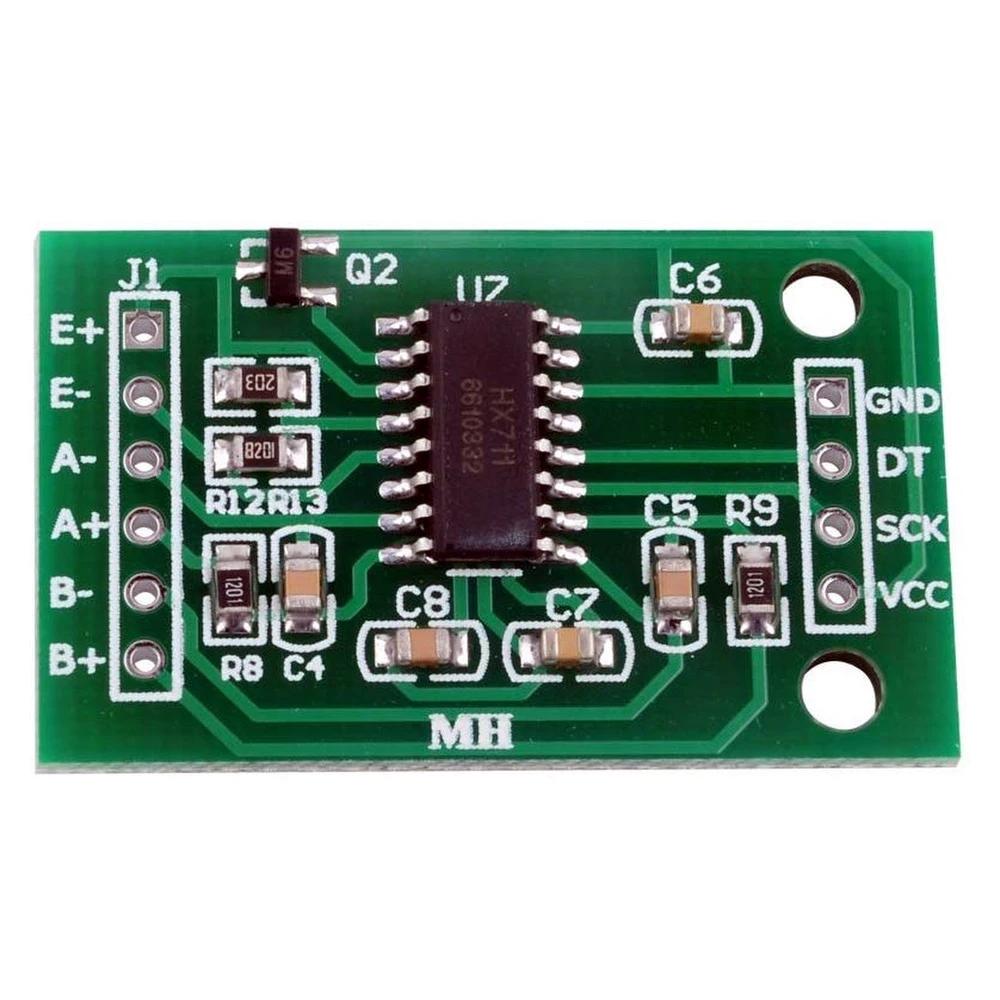

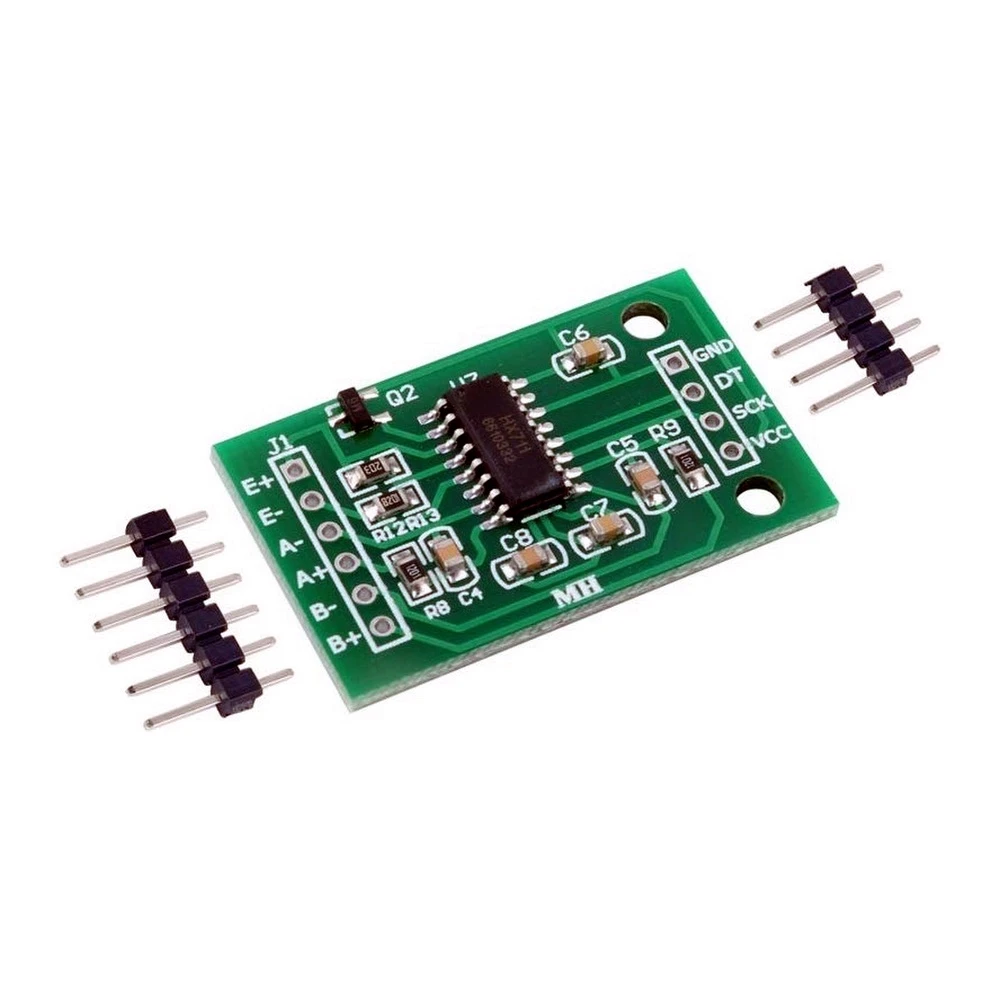

HX711 kaaluandur Arduino jaoks - 24Bit täpne A/D moodul

HX711 kaaluandur Arduino jaoks on analoog-digitaalmuundur (A/D) moodul, mis on loodud suure täpsusega kaalu ja rõhu mõõtmise rakendusteks. See moodul kasutab 24-bitist muundurkiipi, mis võimaldab saada täpseid ja usaldusväärseid näite, sobides ideaalselt Arduino ja teiste mikrokontrolleritega projektidesse.

Sellel moodulil on kaks valitavat diferentsiaalset analoogsisendkanalit, mis võimaldab ühendada erinevaid rõhuandureid või koormusandureid. Integreeritud programmeeritava võimendusega võimendi (PGA) pakub võimenduse valikuid 32, 64 ja 128, mis parandavad mõõtmiste tundlikkust ja täpsust.

Põhiomadused:

• Kaks diferentsiaalset sisendkanalit paindlikuks andurite ühendamiseks.
• Madalmüraline aktiivne PGA-võimendi valitava võimendusega (32, 64, 128).
• Integreeritud toiteallika regulaator ADC ja koormusanduri jaoks.
• Sisemine ostsillaator, mis ei vaja väliseid komponente, võimalusega kasutada välist kristalli.
• Automaatne lähtestamine mooduli sisselülitamisel.
• Lihtne jadadigitaalne liides, mida juhitakse pinide kaudu ilma keeruka programmeerimiseta.
• Valitav väljundkiirus: 10 näidist sekundis (SPS) või 80 SPS.
• 50 ja 60 Hz häirete samaaegne summutamine suurema stabiilsuse tagamiseks.
• Madal voolutarve: tavapärases töös alla 1.5 mA.
• Tööpinge vahemik: 2.6 V kuni 5.5 V, ühilduv Arduino'ga.
• Töötemperatuuri vahemik: -20 °C kuni +85 °C.

Tüüpilised kasutusalad:

• Kõrge täpsusega elektrooniliste kaalude projekteerimine ja ehitamine.
• Rõhu mõõtmine silla-tüüpi andurites.
• Arduino ja teiste mikrokontrolleritega elektroonika- ja robootikaprojektid, mis vajavad täpset analoogmõõtmist.
• Integreerimine tööstuslikesse juhtimis- ja seiresüsteemidesse.

See moodul ühildub Arduino plaatide ja teiste mikrokontrolleritega, mis toetavad jadadigitaalset sidet. Selle madal hind ja kõrge täpsus muudavad selle heaks valikuks arendajatele ja hobikasutajatele, kes otsivad usaldusväärset kaalu- ja rõhuandurit.

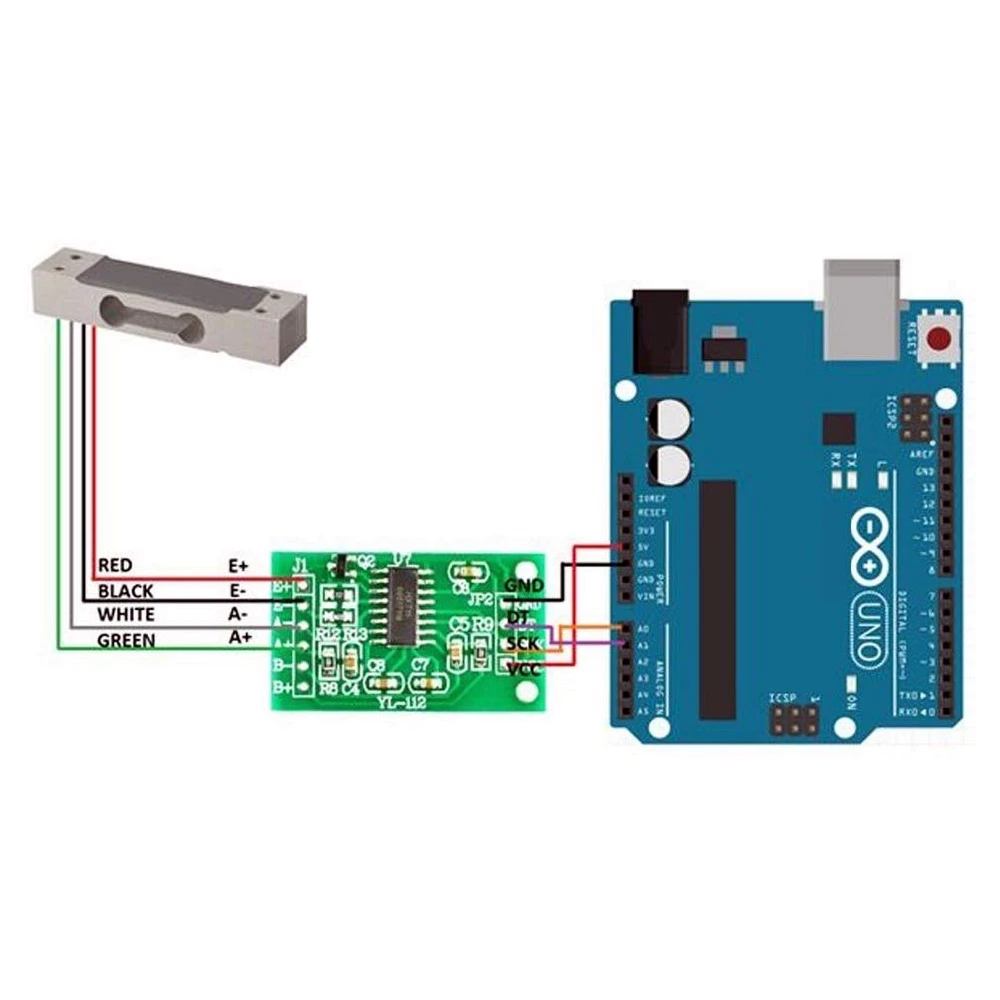

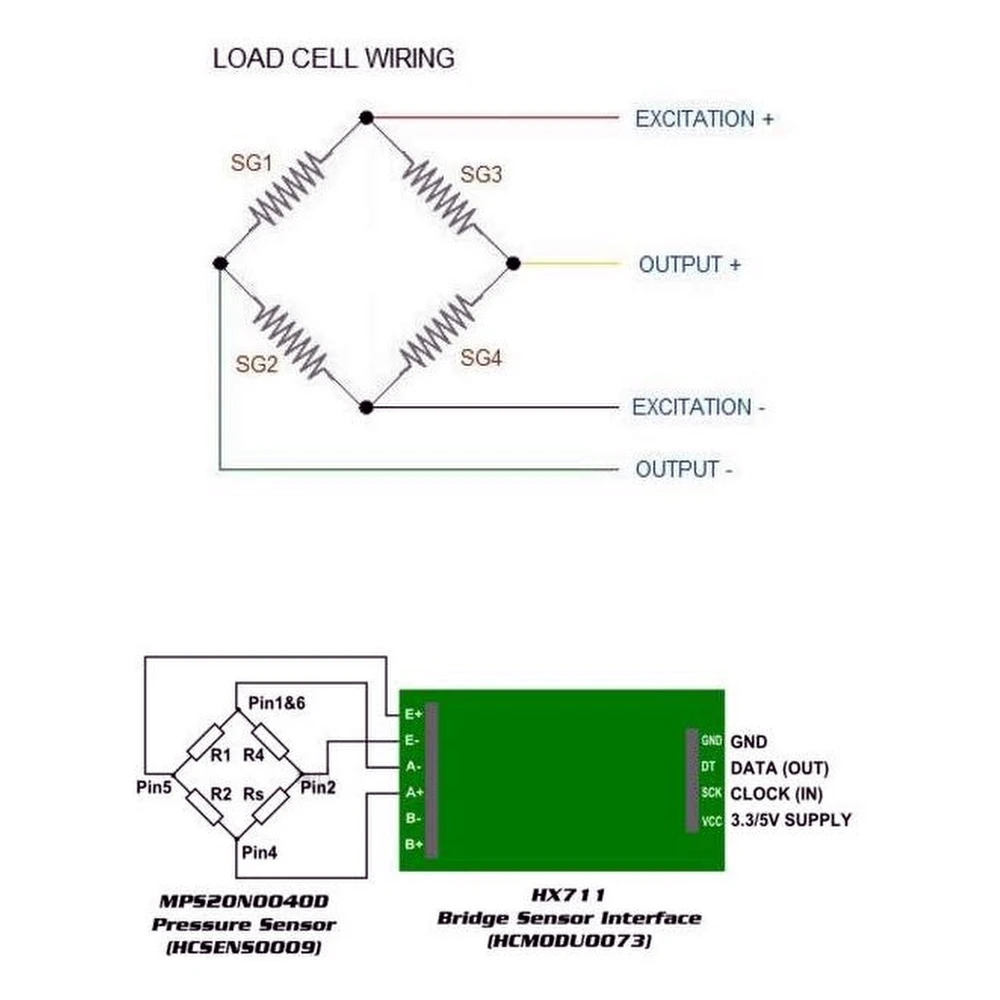

Kasutamiseks soovitatakse ühendada koormusandur või rõhuandur diferentsiaalsetesse sisenditesse ja toita moodulit määratud vahemikku jääva pingega. Digitaalne näit on võimalik saada Arduino'ga ühilduvate teekide abil, mis lihtsustavad integreerimist ja programmeerimist.

• Kaks valitavat diferentsiaalset analoogsisendkanalit
• Madalmüraline PGA-võimendi programmeeritava võimendusega 32, 64, 128
• Integreeritud toiteallika regulaator ADC ja koormusanduri jaoks
• Sisemine ostsillaator ilma väliste komponentideta
• Lihtne jadadigitaalne liides, ilma keeruka programmeerimiseta
• Valitav väljundkiirus: 10 SPS või 80 SPS
• 50 ja 60 Hz häirete samaaegne summutamine
• Madal voolutarve: alla 1.5 mA tavapärases töös
• Tööpinge vahemik: 2.6 kuni 5.5 V, ühilduv Arduino'ga
• Töötemperatuuri vahemik: -20 °C kuni +85 °C
