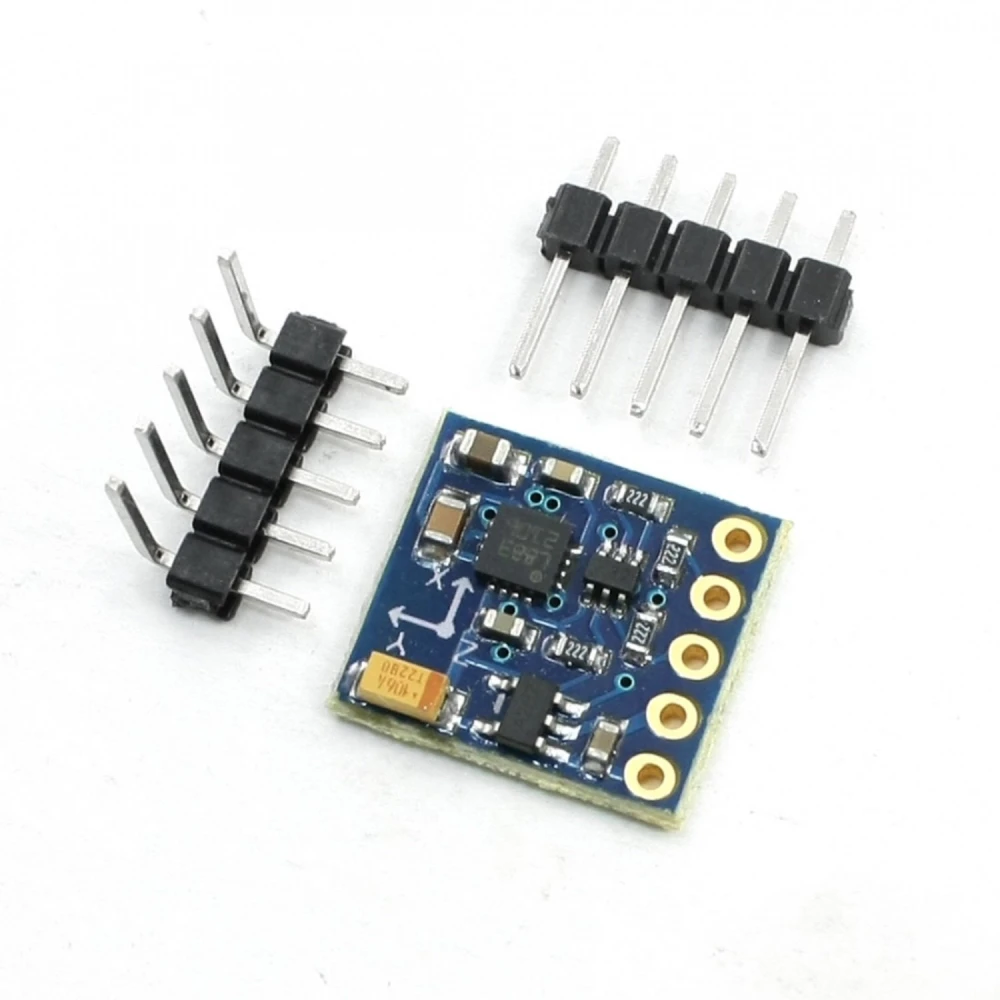

HMC5883L GY271 3-teljeline magnetomeeter Arduino jaoks
Kaubamärk: satkit
3,65€
Käibemaks sisaldub (KM-ta: 2,99€)
Piiratud laoseis
Standardtarne
N, Apr 23 - E, Apr 27
Ekspresstarne
T, Apr 21 - K, Apr 22
30-päevane tagastus
Tasuta tagastus 30 päeva jooksul
Turvaline tehing
Share:
Tasuta tarne
Tarne alates 4,99€
Lihtne tagastamine
30-päevane tagastusõigus
Turvaline makse
100% turvaline kassaprotsess
Kvaliteedigarantii
Ainult originaaltooted
HMC5883L GY271 kompassmoodul on kolmeteljeline magnetomeetri andur, mis integreerib kolm magnetvälja andurit X-, Y- ja Z-teljel. See seade kasutab HMC5883L kiipi koos 12-bitise ADC muunduriga ja 2-juhtmelise I2C-siini kaudu toimivat sidet, mis lihtsustab selle ühendamist ja kasutamist mikrokontrolleritega nagu Arduino, PIC või Freescale.
See moodul sobib suurepäraselt rakendusteks, mis vajavad Maa magnetvälja täpset tuvastamist, võimaldades seadme absoluutse orientatsiooni arvutamist trigonomeetriliste arvutuste abil. Seda kasutatakse laialdaselt automatiseerimis-, robootika-, mehitamata sõidukite ja quadcopterite projektides.
- Toitepinge: 3V kuni 5V
- Liides: I2C
- Mudel: GY-271
- Kiip: HMC5883L
- Mõõtetäpsus: ±2º
- Tüüp: Digitaalne kompass
- Väike energiatarve
- Mõõtevahemik: ±1,3 kuni 8 Gauss
- Resolutsioon: 5 mili Gauss
- Mõõtmed: 14 mm x 15 mm
- Komplektis on kaks pin-riba paigaldamiseks: üks sirge ja üks 90º nurga all
See andur ühildub enamiku Arduino plaatidega ja seda saab hõlpsasti integreerida projektidesse, mis vajavad ruumilist orientatsiooni või magnetvälja tuvastamist. Selle väike energiatarve ja kompaktne suurus muudavad selle ideaalseks kaasaskantavatele seadmetele ja sisseehitatud süsteemidele.
Kasutusnäited:
- Digitaalsed kompassid liikuvatele robotitele
- Navigeerimissüsteemid droonidele ja mehitamata sõidukitele
- Automatiseerimisprojektid, mis vajavad orientatsiooni tuvastamist
- Magnetväljade jälgimine tööstuslikes või hariduslikes keskkondades
Tänu I2C-liidesele võimaldab moodul lihtsat ja kiiret suhtlust mikrokontrolleritega, hõlbustades programmeerimist ja integreerimist elektroonika- ja robootikaprojektidesse.
- 3-teljeline magnetomeetri andur HMC5883L kiibiga
- I2C-liidesega ühendus, ühildub Arduino’ga
- Mõõtetäpsus ±2º usaldusväärseks suuna määramiseks
- Väike energiatarve, sobib kaasaskantavatele projektidele
- Mõõtevahemik ±1,3 kuni 8 Gauss ja resolutsioon 5 mili Gauss
- Komplektis kaks pin-riba paindlikuks paigaldamiseks
- Kompaktsed mõõtmed 14 mm x 15 mm
- Ühildub Arduino, PIC ja Freescale mikrokontrolleritega
Klientide küsimused ja vastused
Milliseid eeliseid pakub HMC5883L teiste Arduino magnetomeetrite ees?
HMC5883L paistab silma madala energiatarbe, kõrge lahutusvõimega (5 mGauss) ja ±2° täpsusega, mis teeb selle sobivaks rakendusteks, kus oluline on kiire reageerimine ja energiasääst. Võrreldes alternatiividega nagu QMC5883 või MPU9250 eelistatakse seda siis, kui prioriteediks on standardne I2C-ühilduvus ja lihtne integreerimine, kuigi mõõtevahemik (±1,3–8 Gauss) võib olla väiksem kui tugeva magnetväljaga keskkondade jaoks mõeldud anduritel.
Millised on mooduli mõõtmed ja kaal ning milliseid tarvikuid karp sisaldab?
Moodul on 14 mm x 15 mm, väga kompaktne ja kerge; tüüpiline kaal on alla 5 g. Pakendis on GY-271 põhisensor HMC5883L kiibiga ning kaks pin-riba (üks sirge ja üks 90° nurga all) paindlikeks paigaldusvõimalusteks protoboardil või PCB-del.
Milliseid kaalutlusi peaksin arvestama elektripaigalduse ja pingega ühilduvuse osas?
Moodul töötab 3 V kuni 5 V DC toitega, seega on see otse ühilduv enamiku Arduino, STM32 ja teiste samade loogikatasemetega mikrokontrolleritega. I2C siin vajab SDA ja SCL pull-up takisteid, kui need ei ole plaadil juba olemas. Püsivate kahjustuste vältimiseks ei tohi kasutada sellest vahemikust väljaspool olevaid pingeid.
Kas on soovitusi anduri kalibreerimiseks ja täpsuse optimeerimiseks pärisprojektides?
Maksimaalse täpsuse saavutamiseks soovitatakse teha hard iron ja soft iron kalibreerimine, et kompenseerida lähedal asuvatest metallosadest ja kõrvalistest magnetväljadest tulenevaid moonutusi. Vältige paigaldamist elektrimootorite või magnetite lähedusse. Ideaalis paigaldage andur horisontaalselt ja käivitage kalibreerimisrutiinid seadme lõplikus kasutuskeskkonnas.
Milline on vastupidavus ja kas selle magnetomeetri jaoks on vaja hooldust?
HMC5883L on tahkis-seade ilma liikuvate osadeta, seega ei vaja see perioodilist hooldust. Selle vastupidavus ületab 10 aastat normaaltingimustes (0–70 °C, õhuniiskus < 85%). Soovitatav on vältida vedelike ja löökide mõju, mis võivad kahjustada plaati või jootekohti.
Milliste mikrokontrolleritega on HMC5883L GY271 moodul ühilduv?
Moodul ühildub mikrokontrolleritega, mis toetavad I2C-suhtlust, nagu Arduino, PIC ja Freescale.
Mis on selle mooduli toitepinge vahemik?
Moodul töötab toitepingega vahemikus 3V kuni 5V.
Kui täpne on mooduli digitaalne kompass?
Mõõtetäpsus on ±2 kraadi, mis sobib orientatsiooni määramise rakendusteks.
Kuidas ühendada moodul Arduino’ga?
See ühendatakse I2C-siini kaudu, kasutades Arduino SDA ja SCL kontakte andmesideks.
Kas komplektis on paigaldustarvikud?
Jah, komplektis on kaks pin-riba paigaldamiseks, üks sirge ja teine 90-kraadise nurga all.
