Proto Screw Shield kruviklemmidega Arduino UNO ja MEGA2560 jaoks

Name: Proto Screw Shield kruviklemmidega Arduino UNO ja MEGA2560 jaoks
Brand: satkit
SKU: M030202-PROTOSHIELD-TOR
Price: 6.10 EUR
Availability: InStock

Kaubamärk: satkit

Ole esimene, kes selle toote kohta arvustuse kirjutab

6,10€

Käibemaks sisaldub (KM-ta: 5,00€)

Koguse allahindlused

Kogus	Hind	Salvesta
2+	5,86€	-4%
10+	5,55€	-9%
20+	4,88€	-20%

Laos - Saadetakse kohe

Standardtarne N, Apr 23 - E, Apr 27

Ekspresstarne T, Apr 21 - K, Apr 22

30-päevane tagastus

Kogus

Tasuta tagastus 30 päeva jooksul

Turvaline tehing

Tasuta tarne Tarne alates 4,99€

Lihtne tagastamine 30-päevane tagastusõigus

Turvaline makse 100% turvaline kassaprotsess

Kvaliteedigarantii Ainult originaaltooted

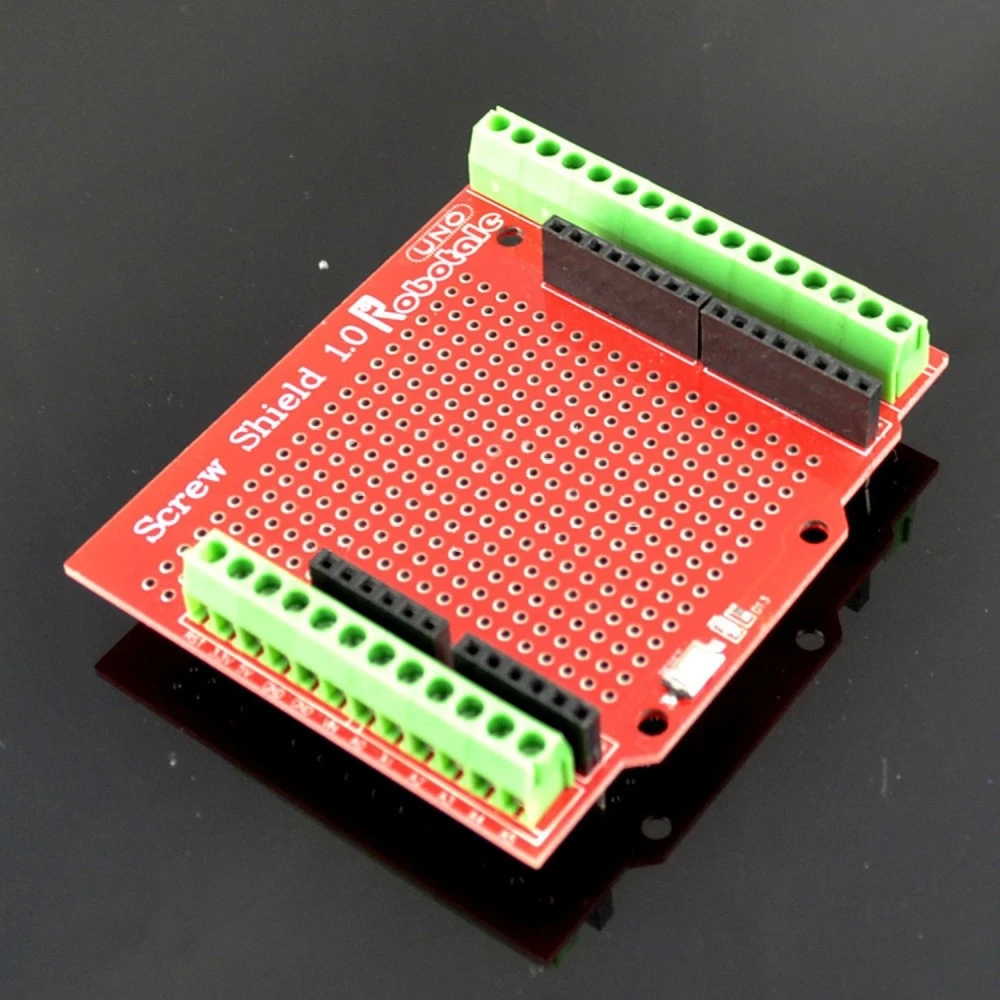

Proto Screw Shield on laiendusplaat, mis on loodud lihtsustama ja kindlustama elektriühendusi Arduino UNO ja MEGA2560 projektides. Tänu kruviklemmidega ühendustele võimaldab see kinnitada paksemaid juhtmeid kui tavapärastes prototüüpides kasutatavad, mistõttu sobib see hästi tööstuslike rakenduste, automaatika ja lõpptoodete jaoks.

Peamised omadused:

Turvaline kruviühendus: Juhtmed kinnitatakse pesades kruvidega kindlalt, tagades stabiilse ja vibratsioonikindla ühenduse.
Standardklemmid 3,81 mm: Ühilduvad Arduino UNO ja MEGA2560 plaatidega, tagades maksimaalse sobivuse.
Lai I/O ühendusala: Lihtsustab mitme seadme ja anduri ühendamist.
Kahepoolne prototüüpimisala: Võimaldab komponente otse plaadile paigaldada ja joota, et arendada kohandatud skeeme.
Selge pinide märgistus: Iga ühendus on hõlpsasti tuvastatav, et vältida vigu.
Emaspesad teiste Shieldide virnastamiseks: Ühildub teiste moodulitega funktsionaalsuse laiendamiseks.
Reset-nupp ja LED pinil D13: Integreeritud funktsioonid testimise ja taaskäivitamise lihtsustamiseks.
Kinnitusavad: Võimaldab Shieldi Arduino plaadi külge kruvidega kinnitada suurema stabiilsuse tagamiseks.

Tüüpilised kasutusalad: Sobib arendajatele ja professionaalidele, kes vajavad töökindlat lahendust prototüüpimiseks ja montaažiks elektroonika-, tööstusautomaatika- ja lõpptoodete projektides, kus on vaja turvalisi ja vastupidavaid ühendusi.

Ühilduvus: Ühildub ainult Arduino UNO ja MEGA2560 plaatidega, tagades täpse sobivuse ja täieliku funktsionaalsuse.

Pakendi sisu:

1 tk Proto Screw Shield kruviklemmidega Arduino UNO ja MEGA2560 jaoks.

Kruviklemmidega ühendus turvaliseks ja stabiilseks ühendamiseks
Ühildub Arduino UNO ja MEGA2560-ga
Standardklemmid 3,81 mm maksimaalse sobivuse tagamiseks
Kahepoolne prototüüpimisala otsejootmiseks
Emaspesad teiste Shieldide või laienduste virnastamiseks
Sisaldab reset-nuppu ja LED-i pinil D13
Kinnitusavad Arduino külge kruvidega kinnitamiseks
Sobib hästi tööstusprojektideks ja automaatikaks

Klientide küsimused ja vastused

Milliseid eeliseid pakub Proto Screw Shield võrreldes tavaliste prototüüpimisshieldidega ilma kruviklemmideta?

Proto Screw Shield võimaldab juhtmeid kinnitada kruviklemmidega, mis parandab mehaanilist ja elektrilist kindlust võrreldes tavaliste header’itega. See sobib suurema ristlõikega juhtmetele, mis on kasulik tööstuskeskkonnas või vibratsioonile avatud prototüüpides. Peamine puudus on veidi suurem mõõt ja väiksem ühendamise/eraldamise kiirus võrreldes standardsete jumperitega.

Millised on shieldi peamised materjalid, mõõtmed ja kaal?

Shield on valmistatud kahepoolse FR4 klaaskiud-PCB-ga, standardsete 3,81 mm kruviklemmide, emaspinide ja lihtsate komponentidega (nupp, LED). Tüüpilised mõõtmed on 70 mm x 54 mm x 20 mm (paigaldatuna) ja ligikaudne kaal 40 g. Sõltuvalt partiist võib esineda väikseid erinevusi.

Milline ühilduvus on sellel shieldil teiste Arduino versioonide või kloonidega?

Shield paigaldub otse originaalsetele või kloonitud Arduino UNO ja MEGA2560 plaatidele, kui need järgivad sama pin-layout’i. See ei sobi füüsiliselt erineva vormiteguriga plaatidele (näiteks Nano, Leonardo, Due) ilma spetsiaalsete adapteriteta.

Milliseid hooldusnõudeid tuleb arvestada, et säilitada kruviklemmide hea juhtivus ja vastupidavus?

Soovitatav on vältida liiga pikki paljaid juhtmeotsi ja kontrollida regulaarselt kruvide pinget, et vältida halbu kontakte või vibratsioonist tingitud lõdvenemist. Agressiivses keskkonnas on soovitatav kontakte perioodiliselt puhastada ja vältida pikaajalist niiskust, kuna kruvid on nikeldatud terasest ja võivad otsese kokkupuute korral roostetada.

Kas Proto Screw Shield vastab mõnele elektri- või ohutusnormile ja kas kahjustatud klemmide korral on varuosi saadaval?

Toode on mõeldud prototüüpimiseks ja hariduseks, seega ei oma see konkreetseid sertifikaate (nagu CE või tehase poolt garanteeritud RoHS). Kruviklemmid on standardsed 3,81 mm osad, mida saab hõlpsasti asendada üldelektroonika varuosadega. Asendamisel kontrollige täpsemaid sobivusi klemmide andmelehe järgi.

Milliste Arduino plaatidega Proto Screw Shield ühildub?

See ühildub ainult Arduino UNO ja MEGA2560 plaatidega.

Kas selle Shieldiga saab kasutada jämedamaid juhtmeid?

Jah, tänu kruviklemmidega ühendustele võimaldab see kinnitada jämedamaid juhtmeid kui tavapärastes prototüüpides.

Kas sellel on prototüüpimisala?

Jah, sellel on kahepoolne prototüüpimisala komponentide otse paigaldamiseks ja jootmiseks.

Kas Shieldi saab Arduino plaadi külge kinnitada?

Jah, sellel on kinnitusavad, et Shield kruvidega Arduino plaadi külge kinnitada.

Millised tarvikud on pakendis?

Pakendis on 1 tk Proto Screw Shield kruviklemmidega.
