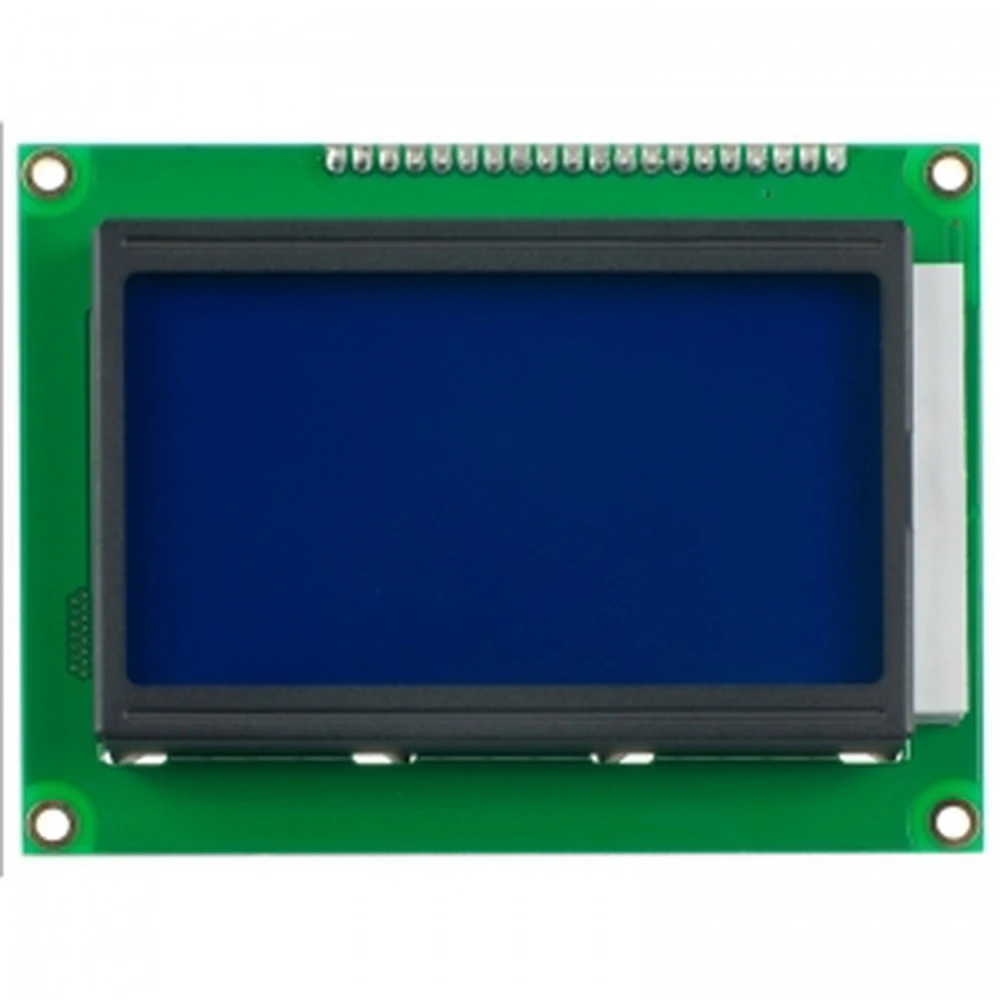

Lcd12864 128x64 graafiline ekraan Arduino Uno ja Mega2560 jaoks

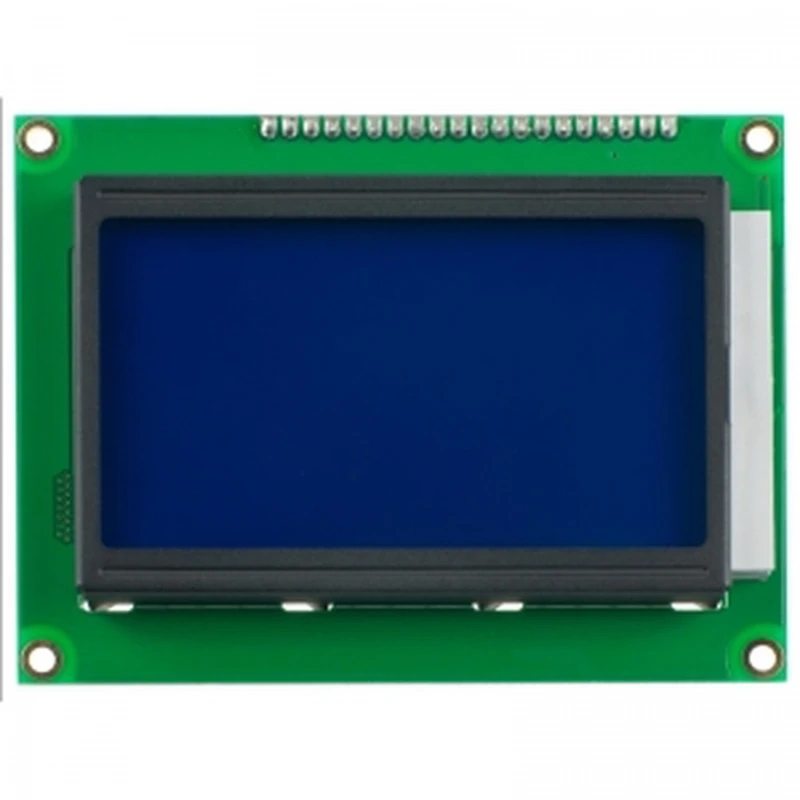

Lcd12864 128x64 graafiline ekraan Arduino jaoks on sinise taustvalgustuse ja valgete märkidega graafiline LCD-moodul, mis on loodud pakkuma selget ja teravat kuvamist elektroonikaprojektides. See display ühildub Arduino Uno ja Mega2560 plaatidega, samuti PIC, AVR ja STM32 mikrokontrolleritega, muutes selle mitmekülgseks valikuks arendajatele ja elektroonikahuvilistele.

Põhiomadused:

• 128x64 punktiga graafiline eraldusvõime graafika ja teksti kuvamiseks.
• Sinine taustvalgustus ja valged märgid suurepärase nähtavuse tagamiseks.

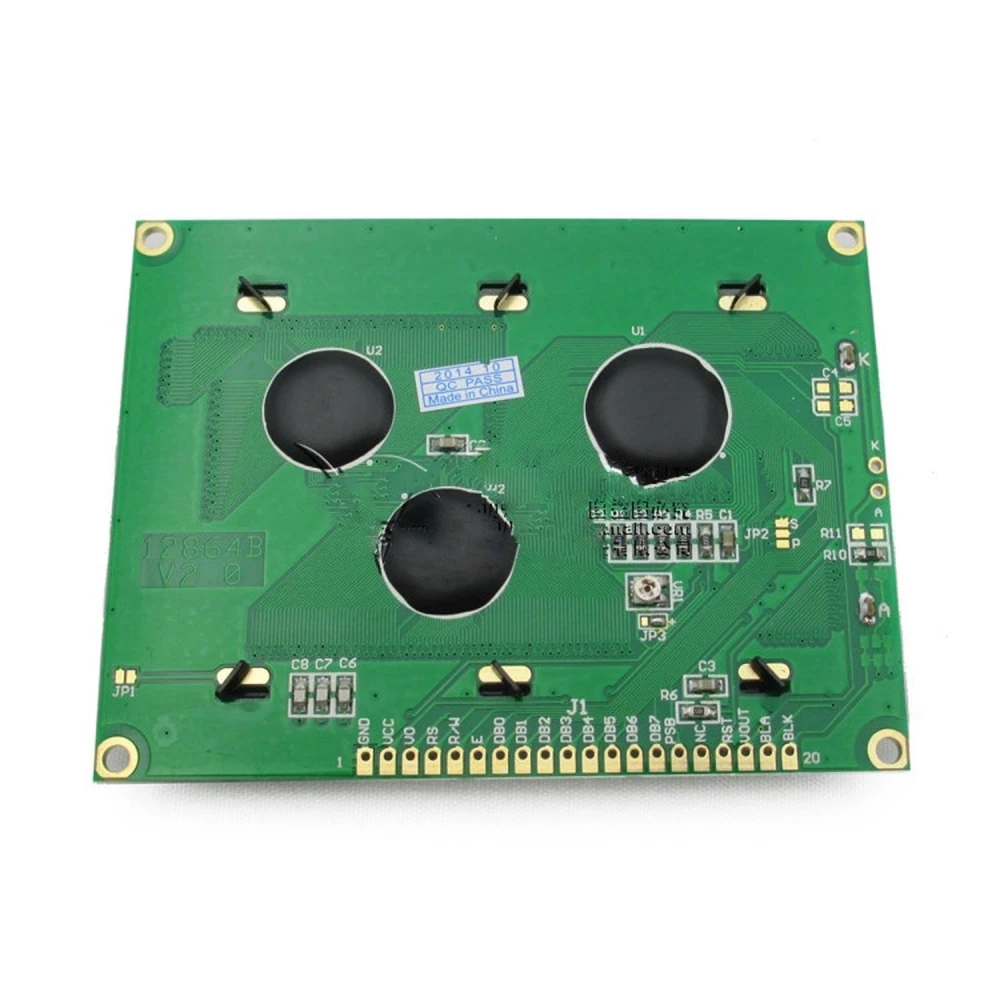

• Integreeritud ST7920 kontroller, mis toetab paralleel- ja jadakommunikatsiooni.
• 5V toide, sobib enamiku Arduino projektidega.
• PCB mõõdud: 93 x 70 x 13 mm, nähtav ala 72 x 40 mm.

Tehnilised andmed:

• Punktide vahe: 0.52 x 0.52 mm.
• Iga punkti suurus: 0.48 x 0.48 mm.
• Paralleelühendus: toite, juhtimise, andmete ja taustvalgustuse kontaktid otseühenduseks.
• Jadaliides: toite, kiibi juhtimise, andmete ja kella kontaktid tõhusaks jadakommunikatsiooniks.

Tüüpiline kasutus ja ühilduvus:

See display sobib ideaalselt projektidele, kus on vaja kuvada graafilist teavet või teksti reaalajas, näiteks sisseehitatud süsteemid, mõõteriistad, kasutajaliidesed ja kaasaskantavad seadmed. Ühilduvus Arduino Uno ja Mega2560-ga teeb selle lihtsasti integreeritavaks DIY-projektidesse ja prototüüpidesse. Lisaks saab seda kasutada PIC, AVR ja STM32 mikrokontrolleritega, laiendades kasutusvõimalusi.

Ühendamine ja juhtimine:

Moodulit saab ühendada paralleel- või jadakommunikatsiooni kaudu, vastavalt projekti vajadustele. ST7920 kontroller võimaldab juhtida keerukamat graafikat ja teksti kindlate käskudega. Taustvalgustus töötab 5V pealt, tagades hea nähtavuse ka vähese valgusega keskkonnas.

Peamised eelised:

• Kõrge graafiline eraldusvõime täpse detaili kuvamiseks.
• Lihtne integreerida Arduino plaatide ja teiste mikrokontrolleritega.
• Taustvalgustus parandab loetavust erinevates tingimustes.
• Töökindel ja laialdaselt toetatud ST7920 kontroller.

Kokkuvõttes on Lcd12864 128x64 graafiline ekraan Arduino jaoks oluline komponent neile, kes otsivad oma elektroonikaprojektides tõhusat ja mitmekülgset visuaalset lahendust. Selle kompaktne disain, lihtne kasutamine ja ühilduvus teevad sellest suurepärase valiku arendajatele ja maker’itele.

• 128x64 punktiga graafiline LCD-ekraan sinise taustvalgustuse ja valgete märkidega
• ST7920 kontroller, mis toetab paralleel- ja jadakommunikatsiooni
• 5V toide sobib Arduino Uno ja Mega2560 jaoks
• Mooduli mõõdud: 93 x 70 x 13 mm; nähtav ala: 72 x 40 mm
• Ühildub PIC, AVR ja STM32 mikrokontrolleritega suurema mitmekülgsuse tagamiseks
