ATmega32u4 Arduino Leonardo ühilduv plaat elektroonikaprojektidele

Name: ATmega32u4 Arduino Leonardo ühilduv plaat elektroonikaprojektidele
Brand: satkit
SKU: 1B0200402-LEONARDO
Price: 8.54 EUR
Availability: InStock

Kaubamärk: satkit

Ole esimene, kes selle toote kohta arvustuse kirjutab

8,54€

Käibemaks sisaldub (KM-ta: 7,00€)

Koguse allahindlused

Kogus	Hind	Salvesta
2+	8,20€	-4%
10+	7,54€	-12%
20+	7,00€	-18%

Laos - Saadetakse kohe

Standardtarne R, Apr 24 - T, Apr 28

Ekspresstarne K, Apr 22 - N, Apr 23

30-päevane tagastus

Kogus

Tasuta tagastus 30 päeva jooksul

Turvaline tehing

Tasuta tarne Tarne alates 4,99€

Lihtne tagastamine 30-päevane tagastusõigus

Turvaline makse 100% turvaline kassaprotsess

Kvaliteedigarantii Ainult originaaltooted

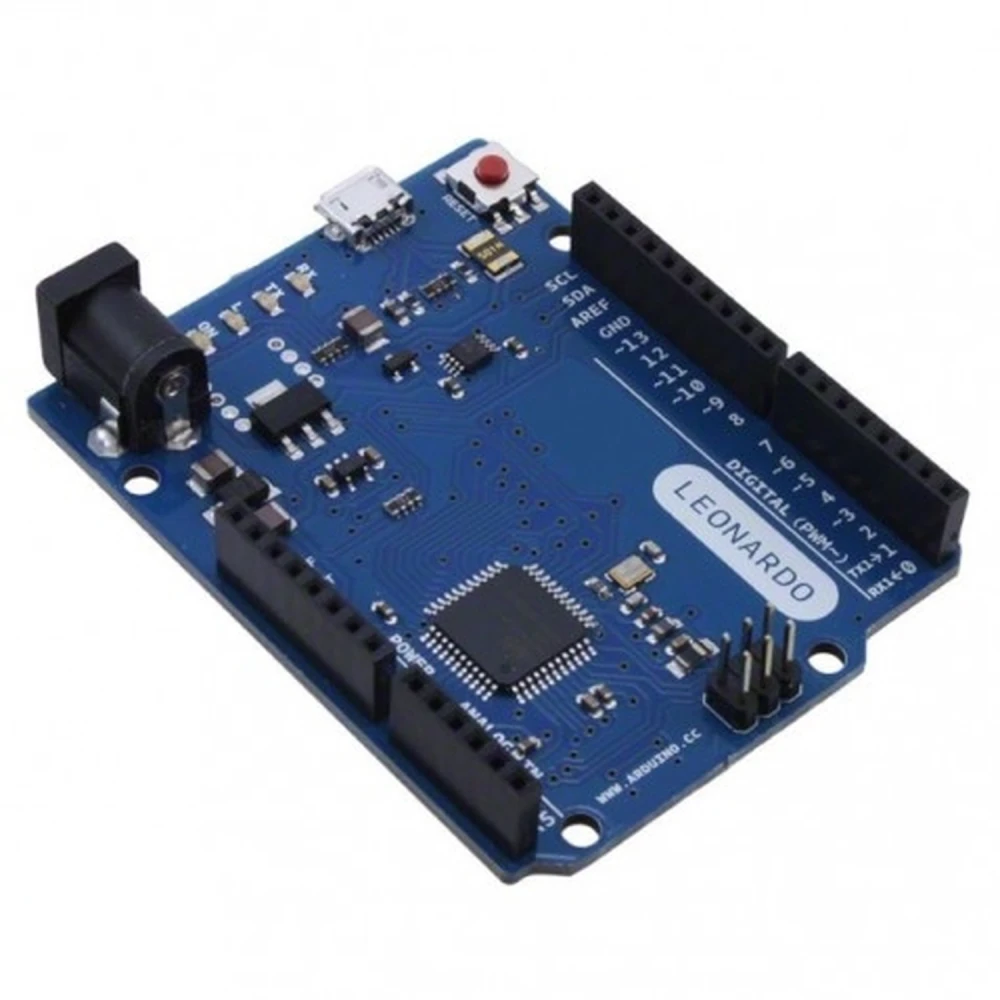

ATmega32u4 Arduino Leonardo ühilduv plaat on ATmega32u4 mikrokontrolleril põhinev elektroonikaplaat, mis paistab silma ühe protsessori arhitektuuri ja otsese suhtlusega arvutiga natiivse USB kaudu. See omadus võimaldab plaadil toimida USB-seadmena, emuleerides Arduino IDE-s sisalduvate teekide abil klaviatuure, hiiri või muid välisseadmeid.

Selle peamised tehnilised omadused on järgmised:

ATmega32u4 mikrokontroller sagedusega 16 MHz.
Tööpinge 5V ja soovitatav toitepinge vahemikus 7 kuni 12V.
20 digitaalset sisend/väljund pini, millest 7 toetavad PWM-väljundit.
12 analoogsisendit 10-bitise eraldusvõimega, kaks korda rohkem kui varasematel mudelitel.
micro-USB ühendus andmesideks ja toiteks.
Emane Jack-tüüpi toitepistik ja ICSP-pistik edasijõudnud programmeerimiseks.
Integreeritud reset-nupp plaadi lihtsaks taaskäivitamiseks.
32 KB Flash-mälu, 3.3 KB SRAM-i ja 1 KB EEPROM-i programmide ja andmete salvestamiseks.
Maksimaalne vool 40 mA ühe digitaalse pini kohta ja 50 mA 3.3V pini jaoks.

Pinnide paigutus on ühilduv Arduino UNO rev3-ga, mis lihtsustab olemasolevatesse projektidesse integreerimist. Lisaks on olemas SDA ja SCL pinnid I2C-side jaoks koos ARef pinniga.

See plaat sobib ideaalselt projektidele, mis vajavad natiivset USB-ühendust ja võimalust emuleerida USB-seadmeid, pakkudes samal ajal rohkelt analoog- ja digitaalsisendeid andurite ja täiturite jaoks. Selle kompaktne ja funktsionaalne disain teeb sellest sobiva valiku arendajatele, üliõpilastele ja elektroonikahuvilistele, kes otsivad taskukohast Arduino Leonardo ühilduvat plaati.

Kasutamiseks ühenda plaat arvutiga USB-kaabli abil või välise toiteallikaga soovitatud vahemikus ning alusta programmeerimist Arduino IDE-s, kasutades ATmega32u4 jaoks mõeldud teeke.

ATmega32u4 mikrokontroller sagedusega 16 MHz
20 digitaalset I/O pini, neist 7 PWM-väljundiga
12 analoogsisendit 10-bitise eraldusvõimega
Natiivne USB-port micro-USB ühendusega
Ühilduv Arduino Leonardo ja Arduino UNO rev3-ga
32 KB Flash-mälu, 3.3 KB SRAM-i ja 1 KB EEPROM-i
Soovitatav toide 7-12V Jack-pistikuga
Integreeritud reset-nupp lihtsaks taaskäivituseks
Toetab USB-seadmete emuleerimist, näiteks klaviatuuri või hiirt
Sisaldab SDA ja SCL pinnid I2C-side jaoks

Klientide küsimused ja vastused

Millised on ATmega32u4 plaadi peamised eelised võrreldes Arduino UNO-ga projektides, mis suhtlevad USB-seadmetega?

ATmega32u4 plaat sisaldab natiivset USB-d, mis võimaldab tal otse emuleerida USB-seadmeid, nagu klaviatuur või hiir, ilma lisariistvarata. See on eriti kasulik süsteemide arendamisel, mis peavad arvutiga suhtlema või toimima USB-perifeeriana.

Milline väline toitepinge on ohutu ja millised on piirid, kui ühendan selle toitepesa kaudu?

Soovitatav pinge plaadi toitmiseks toitepesa kaudu on 7 V kuni 12 V. Absoluutne maksimaalne lubatud väärtus on 20 V, kuigi üle 12 V võib põhjustada ülekuumenemist ja vähendada sisseehitatud pingeregulaatori tööiga.

Millised piirangud on analoog- ja PWM-pinnide samaaegsel kasutamisel sellel plaadil?

Plaadil on 12 analoogsisendit (A0-A11) ja 7 PWM-väljundit (D3, D5, D6, D9, D10, D11, D13). Mikrokontrolleri arhitektuuri tõttu jagatakse ressursse sisemiselt, kuid neid saab kasutada samaaegselt, kui ei ületata maksimaalset voolu ühe pini kohta (40 mA) ega kiibi koguvoolupiirangut.

Kas ma saan selle plaadiga otse kasutada 3.3 V sensoreid ja mooduleid? Kas elektroonika kahjustamise oht on olemas?

ATmega32u4 digitaalsisendid tunnevad 3.3 V signaale õigesti ära. Kuid selle väljundid genereerivad 5 V, seega ainult 3.3 V-taluvate seadmete otseühendus võib neid kahjustada; kahesuunalise side turvalisuse tagamiseks soovitatakse kasutada pingejagureid või level shifter'eid.

Mida sisaldab toote karp ATmega32u4 plaadi ostmisel täpselt?

Tavaliselt sisaldab karp ainult Arduino Leonardo-ga ühilduvat ATmega32u4 plaati. Micro-USB kaablit, toiteallikaid, shield'e ega lisakomponente üldjuhul ei ole, kui müüja pakendis teisiti ei ole märgitud.

Kas see plaat ühildub Arduino IDE tarkvaraga?

Jah, ATmega32u4 Arduino Leonardo ühilduv plaat töötab Arduino IDE-ga suurepäraselt, sealhulgas USB-emulatsiooni jaoks mõeldud teekidega.

Mitu analoogpini sellel plaadil on?

Sellel on 12 analoogsisendit, mis on kaks korda rohkem kui varasematel Arduino mudelitel nagu UNO.

Kas ma saan seda plaati kasutada USB-klaviatuuri või hiire emuleerimiseks?

Jah, tänu ATmega32u4 mikrokontrollerile ja natiivsele USB-pordile saab see toimida USB-seadmena, emuleerides klaviatuuri või hiirt.

Milline on selle plaadi soovitatav toitepinge?

Soovitatav toitepinge on 7 kuni 12 volti, et tagada optimaalne töö.

Kas see ühildub Arduino UNO jaoks mõeldud shieldidega?

Jah, pinnide paigutus on ühilduv Arduino UNO rev3-ga, mis lihtsustab shieldide ja tarvikute kasutamist.
