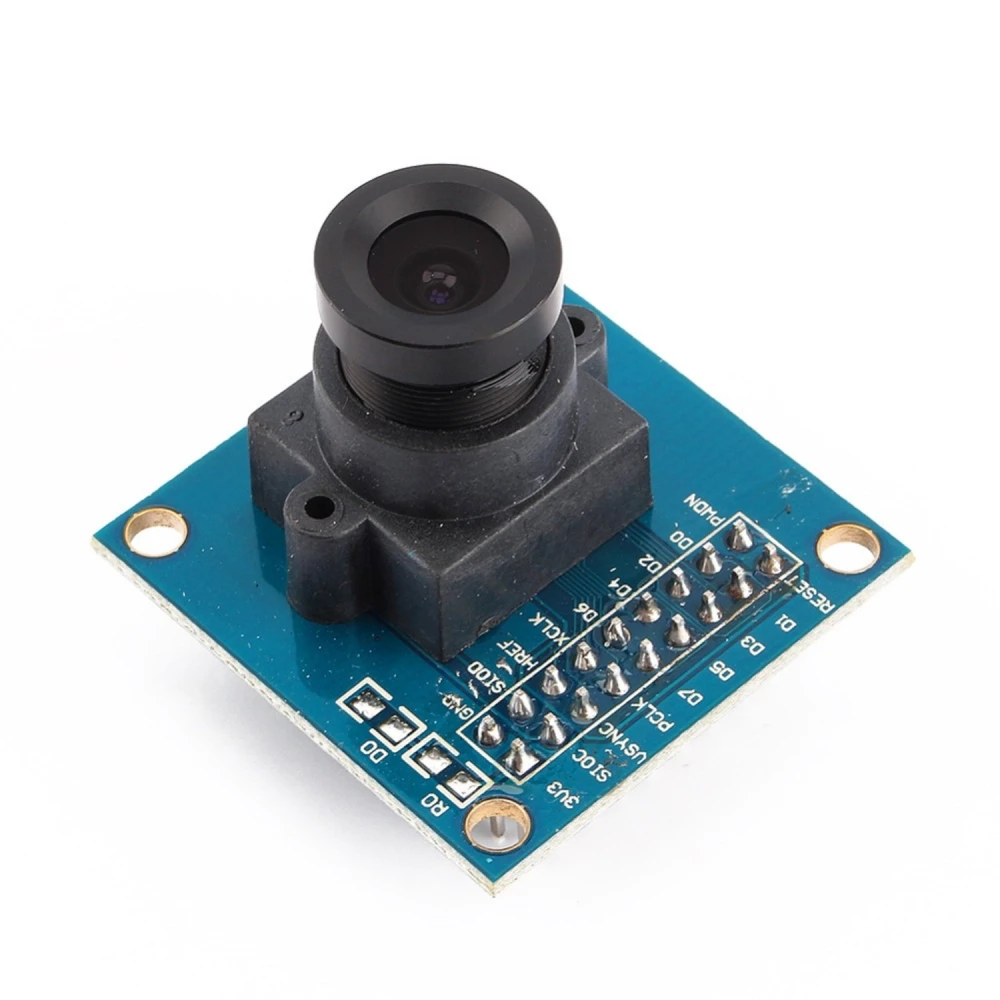

Arduino kaameramoodul OV7670 300KP 640x480 CMOS EL0442 projektideks

Name: Arduino kaameramoodul OV7670 300KP 640x480 CMOS EL0442 projektideks
Brand: satkit
SKU: Q030205-OV7670
Price: 6.88 EUR
Availability: InStock

Kaubamärk: satkit

Ole esimene, kes selle toote kohta arvustuse kirjutab

Salvesta 6% Varem: 7,33€

6,88€

Käibemaks sisaldub (KM-ta: 5,64€)

Koguse allahindlused

Kogus	Hind	Salvesta
2+	7,03€	-4%
10+	6,47€	-12%
20+	6,00€	-18%

Ainult 5 laos — telli kohe!

Standardtarne N, Apr 23 - E, Apr 27

Ekspresstarne T, Apr 21 - K, Apr 22

30-päevane tagastus

Kogus

Tasuta tagastus 30 päeva jooksul

Turvaline tehing

Tasuta tarne Tarne alates 4,99€

Lihtne tagastamine 30-päevane tagastusõigus

Turvaline makse 100% turvaline kassaprotsess

Kvaliteedigarantii Ainult originaaltooted

Arduino kaameramoodul OV7670 300KP on kompaktne seade, mis põhineb Omnivision OV7670 pildianduril ja pakub VGA eraldusvõimet 640x480 pikslit ning 8-bitist värvisügavust. See moodul sobib suurepäraselt elektroonika- ja robootikaprojektide jaoks, mis vajavad pildistamist hea kvaliteedi ja taskukohase hinnaga.

Põhiomadused:

Eraldusvõime: VGA 640x480 pikslit 30fps juures, sobib põhivisioonirakendusteks.
Andur: CMOS Omnivision OV7670, mis parandab pildikvaliteeti müra vähendamise ja optiliste vigade korrigeerimise abil.
Sisendpinge: 2.5V kuni 3V, ühildub Arduino plaatide ja teiste mikrokontrolleritega.
Töötav võimsus: 60mW 15fps juures VGA YUV formaadis.
Töötemperatuur: -30°C kuni +70°C, sobib erinevatesse keskkondadesse.
Objektiivi suurus: 1/6", vaatenurgaga 25°.
Maksimaalne kaadrisagedus: 30fps VGA eraldusvõime juures.
Signaali-müra suhe: 46dB, mis tagab selged pildid.
Dünaamiline ulatus: 52dB, parema detaili jaoks erinevates valgusoludes.
Automaatsed juhtfunktsioonid: AEC, AGC, AWB, ABF, ABLc automaatseks pildiseadistuseks.
Kohandatav pildikvaliteet: küllastus, toon, gamma, teravus ja virvenduse vähendamine.
Väljundvormingud: 8-bitised YUV/YCbCr 4:2:2, RGB 565/555/444 ja GRB 4:2:2.

Tüüpiline kasutus: See moodul sobib ideaalselt Arduino projektide jaoks, mis vajavad piltide jäädvustamist ja töötlemist, näiteks lihtne valve, objektide tuvastamine, robootika ja masinnägemise prototüüpide arendus.

Ühendused ja ühilduvus:

VDD: Toiteallikas.
GND: Maa.
SDIOC: SCCB kellasisend.
SDIOD: SCCB andmesisend/-väljund.
VSYNC: Vertikaalse sünkroonimise väljund.
HREF: Horisontaalse sünkroonimise väljund.
PCLK: Pikslikella väljund.
XCLK: Süsteemikella sisend.
D0-D7: Paralleelne videoväljund.
REAJUSTE: Lähtestussisend (aktiivne madal).
PWDN: Väljalülitussisend (aktiivne kõrge).

Lisateabe ja kasutusnäidete jaoks külastage ArduCAM.

VGA 640x480 pikslit 30fps juures selgete piltide jaoks.
CMOS Omnivision OV7670 andur müra vähendamise ja optilise korrigeerimisega.
Arduino-ga ühilduv sisendpinge: 2.5V kuni 3V.
Automaatne pildijuhtimine: AEC, AGC, AWB, ABF, ABLc.
Mitu väljundvormingut: YUV, RGB ja GRB paindlikkuse jaoks.
Lai töötemperatuuri vahemik: -30°C kuni +70°C.
25° vaatenurk ja 1/6" objektiiv detailide jäädvustamiseks.
Madal energiatarve: 60mW 15fps juures VGA YUV režiimis.
Sisaldab kontakte lihtsaks ja kiireks ühendamiseks mikrokontrolleritega.

Klientide küsimused ja vastused

Milliseid eeliseid pakub OV7670 sensor võrreldes teiste Arduino kaameramoodulitega samas hinnaklassis?

OV7670 paistab silma madala hinna, lihtsa integreeritavuse tõttu Arduino platvormidega ja võimega jäädvustada VGA eraldusvõimega pilte (640x480 pikslit) piisava kiirusega (kuni 30 fps), säilitades samal ajal madala energiatarbe (60 mW 15 fps juures). Siiski puudub sellel sisemine FIFO mälu, mis tähendab keerukamat töötlust võrreldes moodulitega nagu OV2640, kuigi need on tavaliselt kallimad.

Millised on mooduli mõõtmed ja mida karp täpselt sisaldab?

Moodul mõõdab üldjuhul 28 mm x 23 mm x 21 mm (laius x pikkus x kõrgus, koos optikaga); ligikaudne kaal on 8 g. Karbis on kaameramoodul koos integreeritud objektiivi ja joodetud kontaktidega, ilma kaablite või lisadeta. Paberjuhendit ei ole kaasas.

Milliseid ühendusi või pinget on vaja, et see töötaks Arduino'ga õigesti?

Moodul vajab toidet 2,5 V kuni 3,0 V; andmepinnid töötavad tavaliselt 3,3 V juures ja seda ei tohi otse 5 V-ga toita, kuna see võib kahjustuda. Juhtimine toimub SCCB liidese kaudu, mis ühildub I2C-ga. 5 V loogikaga Arduino plaatidega ühendamisel on soovitatav kasutada pingemuundureid.

Kuidas mõjutab FIFO mälu puudumine jõudlust ja pilditöötlust lihtsate mikrokontrolleritega?

Kuna FIFO mälu puudub, edastab OV7670 andmeid reaalajas; see sunnib mikrokontrollerit (nagu Arduino Uno) lugema ja töötlema iga pikslit jooksvalt, mis piirab oluliselt jäädvustuskiirust ja suurendab tarkvara keerukust. Täielike piltide saamiseks soovitatakse kasutada võimsamaid mikrokontrollereid või lisada väline mälu.

Millist temperatuuri- ja keskkonnavahemikku moodul pidevas töös talub?

OV7670 moodul töötab ohutult vahemikus -30 °C kuni +70 °C. Soovitatav on vältida pikaajalist kokkupuudet kõrge niiskuse või tolmuga ilma lisakaitseta, kuna objektiiv ei ole tihendatud. Standardsed mehaanilised tolerantsid ei taga veekindlust ega tugevat löögikindlust.

Kas Arduino kaameramoodul OV7670 ühildub standardsete Arduino plaatidega?

Jah, moodul töötab Arduino plaatidega, mis toetavad 2.5V kuni 3V pinget ja suudavad hallata SCCB ja I2C liideseid suhtluseks.

Mis on selle mooduli maksimaalne eraldusvõime?

Moodul pakub maksimaalset VGA eraldusvõimet 640x480 pikslit 30fps juures.

Milliseid pildiväljundi vorminguid moodul toetab?

See toetab 8-bitiseid väljundvorminguid: YUV/YCbCr 4:2:2, RGB 565/555/444 ja GRB 4:2:2.

Kust leian dokumentatsiooni ja kasutusnäiteid?

Lisateavet ja näiteid leiate ametlikult veebisaidilt https://www.arducam.com.

Mis on mooduli töötemperatuuri vahemik?

Moodul töötab temperatuurivahemikus -30°C kuni +70°C, sobides erinevatesse keskkondadesse.
