Kokkuvõte
- ELM327 vahendab auto juhtplokkide ning telefoni või arvuti vahelist suhtlust.
- Peaaegu kõik praegu müüdavad seadmed on kloonid; originaalset v1.5 versiooni pole kunagi olnud.
- iPhone: Wi-Fi või Bluetooth LE (klassikaline Bluetooth ei tööta). Sülearvuti ja FORScan: USB, kõige stabiilsem ühendus.
ELM327 on väike adapter, mis ühendatakse auto OBD2-pessa (tavaliselt rooli all). See vahendab auto juhtplokkide ning telefoni või arvuti vahelist suhtlust. Koos rakendusega saad lugeda ja kustutada veakoode, jälgida mootori reaalajas andmeid ning sobiva adapteri ja programmiga isegi seadeid muuta.
Kust nimi pärineb
ELM327 oli Kanada ettevõtte ELM Electronics valmistatud mikrokontrolleri nimi. Selle ülesanne oli mõista erinevaid OBD2 diagnostikaprotokolle (CAN, ISO 9141-2, KWP2000, J1850…) ja anda programmile lihtne viis autoga tekstikäskude abil suhelda („AT-käsud”).
ELM Electronics teatas 2020. aastal, et lõpetab tegevuse 2022. aastal. Tänapäeval on peaaegu kõik „ELM327” nime all müüdavad adapterid kloonid: seadmed, mis jäljendavad originaalkiibi tööd teise mikrokontrolleri ning kopeeritud või ümber kirjutatud püsivara abil.
Milleks see sobib ja milleks mitte
Sobib järgmisteks toiminguteks:
- Mootori veakoodide lugemiseks ja kustutamiseks (näiteks siis, kui süttib oranž mootori hoiatustuli (Check Engine)).
- Reaalajas andmete vaatamiseks: pöörded, temperatuur, lambdaandurid, kütusekorrektsioon, kütusekulu…
- Auto seisukorra kontrollimiseks enne tehnoülevaatust või kasutatud auto ostmist.
- Automargi diagnostikarakendustega ka teiste juhtmoodulite (ABS, turvapadi, kere) vaatamiseks ja seadete muutmiseks.
Ei sobi järgmisteks toiminguteks:
- Juhtplokkide ümberprogrammeerimiseks – selleks on vaja töökoja professionaalseid seadmeid.
- Selliste juhtmoodulite diagnoosimiseks, mis ei ole selle adapteriga OBD2-pesa kaudu ligipääsetavates siinides (vaata HS-CAN-i ja MS-CAN-i jaotist).
- Väga vanade, OBD2-ta autode jaoks (Euroopas ligikaudu enne 2001. aastat valmistatud bensiiniautod ja enne 2004. aastat valmistatud diiselautod).
Versioonid: segadus v1.5 ja v2.1 ümber
Algne tootja avaldas ainult versioonid 1.0 kuni 1.4b ja 2.0 kuni 2.3. Originaalset ELM327 v1.5 versiooni pole kunagi olnud – selle versiooninumbri mõtlesid välja kloonide tootjad.
Originaalset ELM327 v1.5 versiooni pole kunagi olnud.
Versiooninumber näitab ainult seda, mida püsivara vastab, kui programm seda küsib (ATI-käsk): kloon võib teatada ükskõik millise versiooni. ELM327 tööd määravad tegelikult selles olev kiip ja püsivara, mitte karbil olev number:
| Mida tasub vaadata | Miks see oluline on |
|---|---|
| Kiip | PIC18F25K80 on mikrokontroller, mida diagnostikafoorumites kõige kõrgemalt hinnatud kloonides kasutatakse. See kuulub originaalse ELM327-ga samasse PIC18 perekonda ning kasutab tavaliselt versioonil 1.4 põhinevat püsivara. |
| Püsivara | See määrab, kas programmide küsitud käsud on kasutusel või mitte. Seetõttu võib sama mudel eri tootepartiides erinevalt töötada. |
| Karbil märgitud versioon (v1.5, v2.1…) | See annab vaid suuna: sama märgistusega adapteritel võivad olla erinevad kiibid ning PIC18F25K80 kiibiga adapter võib teatada versiooniks kas v1.5 või v2.1. |
Kõigis Satkiti müüdavates universaalsetes ELM327-adapterites on PIC18F25K80 kiip. See kehtib nii v1.5-na müüdavate mudelite (Bluetooth v1.5, USB, WiFi) kui ka v2.1-na müüdavate mudelite (Mini v2.1 ja v2.1 HH) kohta.
Nende kolme Bluetooth-adapteri tegelikest erinevustest – suurusest, hinnast ja sobivusest vanemate autodega – saad lugeda ELM327 v1.5 vs Mini v2.1 vs v2.1 HH võrdlusest.
Tähelepanu
Kuna versiooni teatab adapteri enda püsivara, tasub eelistada müüjat, kes nimetab kiibi ja programmid, millega adapterit on katsetatud. Kui adapter on sul juba olemas, näitab Androidi rakendus ELM327 Identifier, millistele käskudele see tegelikult vastab.
Bluetooth, Bluetooth LE, Wi-Fi või USB
Kõik adapterid teevad sisuliselt sama tööd; erineb see, kuidas nad telefoni või arvutiga suhtlevad. See määrab, milliste seadmetega adapter ühildub, seega tasub ühendusviis valida enne versiooni.
| Ühendus | Ühildub | Plussid ja miinused | Selles juhendis mainitud mudelid |
|---|---|---|---|
| Klassikaline Bluetooth | Android ja Windows. iPhone'iga ei tööta | ✓ Kõige soodsam; telefon saab samal ajal Wi-Fi-t kasutada. ✕ Ei sobi iPhone'i ega iPadi jaoks | v1.5, Konnwei KW903, Mini v2.1, v2.1 HH |
| Bluetooth LE (4.0) | iPhone, Android ja Windows, kui rakendus seda toetab | ✓ Töötab iPhone'iga ega kasuta Wi-Fi-t. ✕ Kallim; rakendus peab seda toetama | Vgate vLinker BM+ (BMW ja MINI) |
| Wi-Fi | iPhone, Android ja Windows | ✓ Sobib peaaegu iga telefoni või arvutiga. ✕ Kasutab telefoni Wi-Fi-ühendust: kasutamise ajal pole Wi-Fi kaudu internetti | ELM327 WiFi, Vgate iCar2 |
| USB | Windowsiga sülearvuti | ✓ Kõige stabiilsem ühendus ja soovitatav valik FORScaniga programmeerimiseks. ✕ Sobib ainult arvutiga ja vajab kaablit | ELM327 USB, ELS27 |
- Klassikaline Bluetooth: seda kasutavad kõige soodsamad ELM327-adapterid. iOS ei luba neil rakendustel klassikalist Bluetoothi kasutada, mistõttu iPhone või iPad adapterit ei leia. Erandiks on Apple'i sertifikaadiga seadmed, näiteks OBDLink MX+, kuid need ei ole soodsad ELM327-adapterid.
- Bluetooth LE (4.0): sobib iPhone'iga nii, et Wi-Fi jääb kasutatavaks. iPhone'is ei seota adapterit Seadete kaudu – selle leiab rakendus ise.
- Wi-Fi: adapter loob oma võrgu. Ühenda telefon seadetes selle võrguga ning sisesta seejärel rakendusse adapteri IP-aadress ja port. Kuna telefon saab korraga olla ainult ühes Wi-Fi-võrgus, pole kasutamise ajal Wi-Fi kaudu internetti.
- USB: midagi pole vaja siduda ja ühendus ei katke signaali kadumise tõttu. See sobib Windowsiga sülearvutile ning FORScan soovitab seda juhtmoodulite seadistamiseks ja programmeerimiseks, sest kirjutamise ajal katkenud ühendus võib jätta juhtmooduli valesti seadistatuks. Telefoniga see ei tööta.
Kiire kokkuvõte
Kas kasutad iPhone'i? Vali Wi-Fi või Bluetooth LE. Android? Klassikaline Bluetooth. Programmeerid sülearvutiga? USB. Kõigi kolme võrdlus, hinnad ja soovitus on juhendis Bluetooth, Wi-Fi või USB.
Kas sul on iPhone, aga ELM327 ei ühendu? Selgitame põhjalikult, kuidas seadistada Wi-Fi ja Bluetooth LE ühendust ning muuta IP-seadeid, mida iOS 14 või uuem versioon vahel küsib, juhendis kuidas ühendada ELM327 iPhone'iga.
HS-CAN ja MS-CAN: miks on olemas muudetud ELM327-adapterid
Paljudel autodel on rohkem kui üks CAN-võrk. Kiire CAN-võrk (HS-CAN) on ühendatud OBD2-pesa kontaktidega 6 ja 14, mida kasutavad kõik ELM327-adapterid. Fordil, Mazdal ja teistel automarkidel on aga ka keskmise kiirusega CAN-võrk (MS-CAN), mille kaudu pääseb ligi mugavus-, näidikuploki, kliimaseadme või raadio juhtmoodulitele. Fordi puhul asub MS-CAN teistel kontaktidel (3 ja 11).
Tavaline ELM327 seda võrku ei näe. Seepärast on olemas HS/MS-CAN-lülitiga muudetud adapterid: väike lüliti suunab adapteri ühendused MS-CAN-i kontaktidele. FORScan toetab neid ning palub vajaduse korral lülitit liigutada.
Mugavam valik on adapter, mis vahetab võrku automaatselt, näiteks ELS27 või FORScani soovitatud adapterid (USB kaudu ühendatav OBDLink EX). Midagi pole vaja käsitsi muuta ning ühendus on tavaliselt kiirem ja töökindlam.
Kaks USB-valikut FORScani jaoks kõrvuti: ELS27 vs ELM327 USB.
Kas mul on seda vaja?
Kui soovid ainult mootori veakoode lugeda, siis ei – selleks piisab tavalisest ELM327-adapterist. Kui sul on Ford või Mazda ning soovid kasutada kõiki juhtmooduleid või lisafunktsioone aktiveerida, vajad ligipääsu MS-CAN-võrgule.
Ühilduvad rakendused
- Torque Pro (Android): väga populaarne rakendus reaalajas andmete vaatamiseks kohandatavate näidikutega ja veakoodide lugemiseks.
- Car Scanner ELM OBD2 (Android ja iPhone): tasuta, saadaval on ka valikulised ostud; sisaldab mõne automargi jaoks lisafunktsioone. iPhone'i jaoks vajad Wi-Fi- või Bluetooth LE-adapterit.
- FORScan (Windows ning FORScan Lite Androidile ja iPhone'ile): juhtiv diagnostikaprogramm Fordile, Mazdale, Lincolnile ja Mercuryle. See töötab ainult nende automarkidega.
Tutvustame neid ükshaaval, toome välja hinnad ja iga rakenduse jaoks sobiva adapteri ning selgitame, kuidas veakoode lugeda ja kustutada – vaata ELM327 diagnostikaprogrammide juhendit. Kui sul on mootorratas, vaata ka juhendit millised rakendused mootorratastel töötavad: sobiva kaabliga saab ELM327-adapterit kasutada ka paljude mootorrataste puhul.
Milline valida
- Alustad Androidiga: vali ELM327 Bluetooth v1.5 või, kui eelistad tuntud kaubamärki, Konnwei KW903.
- iPhone'i jaoks: vali Wi-Fi-adapter, näiteks ELM327 WiFi või Vgate iCar2, või Bluetooth LE-adapter.
- Windowsiga sülearvuti jaoks: ELM327 USB.
- Ford või Mazda ja FORScan sülearvutis: vali MS-CAN-võrgule ligipääsuga USB-adapter. Eelista automaatse ümberlülitusega mudelit (ELS27) käsitsi lülitatavale variandile.
- BMW või MINI ning BimmerCode või BimmerLink: Vgate vLinker BM+. See kasutab Bluetooth 4.0-t ja töötab seega ka iPhone'iga.
- Mootorratta jaoks: sobiv adapter sõltub margist ja väljalaskeaastast; peaaegu alati on vaja mootorratta diagnostikapesale sobivat adapterkaablit. Juhendist ELM327 mootorratastele saad teada, milline lahendus eri markidega sobib.
- Kahe mudeli vahel kahtled? Võrdleme neid ükshaaval ning anname sinu vajadustele vastava soovituse võrdluste lehel.
Enne programmeerimist
Enne seadete muutmist tee alati programmis juhtmooduli seadetest varukoopia ja hoia auto aku laetuna.
Mainitud tooted
ELM327 Bluetooth OBD2 v1.5
Bluetoothiga OBD2-adapter veakoodide lugemiseks ja kustutamiseks ning mootori reaalajas andmete vaatamiseks Android-telefonis või arvutis.
Kust ostaalates 8,53 €
Käibemaksuga hinnad kontrollitud 7. oktoobril 2026; hinnad võivad muutuda.
ELM327 Wi-Fi OBD2
Wi-Fi OBD2-adapter loob oma võrgu ning sobib iPhone'i, Androidi ja Windowsi arvutiga. Loeb ja kustutab mootori veakoode ning näitab reaalajas andmeid.
Kust ostaalates 17,08 €
Käibemaksuga hinnad kontrollitud 7. oktoobril 2026; hinnad võivad muutuda.
ELM327 USB v1.5
USB-ühendusega OBD2-kaabel Windowsiga sülearvutile: stabiilne viis veakoodide lugemiseks ja kustutamiseks ning mootoriandmete vaatamiseks.
Kust ostaalates 10,99 €
Käibemaksuga hinnad kontrollitud 7. oktoobril 2026; hinnad võivad muutuda.

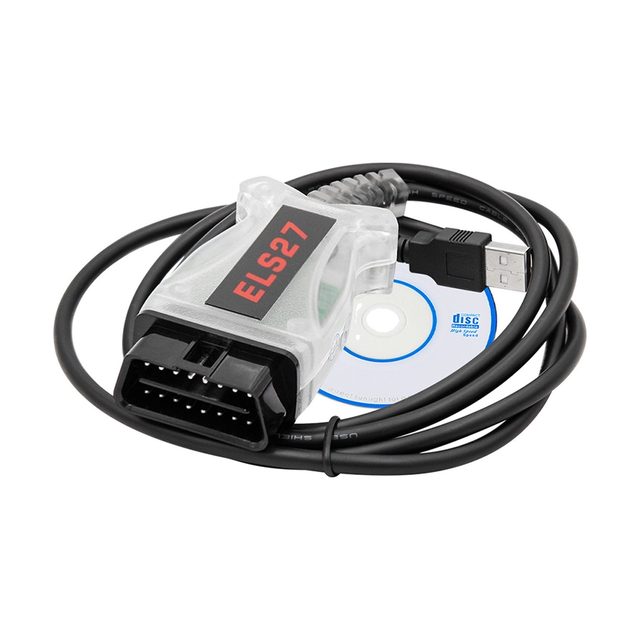

ELS27 USB FORScanile
FORScani jaoks loodud USB OBD2-adapter: pääseb Fordi ja Mazda HS-CAN- ning MS-CAN-siinidele ilma käsitsi lülitamata.
Kust ostaalates 14,27 €
Käibemaksuga hinnad kontrollitud 7. oktoobril 2026; hinnad võivad muutuda.
Vgate vLinker BM+
Vgate Bluetooth 4.0 adapter BMW-le ja MINI-le, mis ühildub BimmerCode'i ja BimmerLinkiga. iPhone, Android ja Windows.
Kust ostaalates 47,58 €
Käibemaksuga hinnad kontrollitud 7. oktoobril 2026; hinnad võivad muutuda.
